簡介

MENTOR 12用于測試機電繼電器、靜態繼電器和數值保護 IEDS( 數字繼電器 )?？梢赃M行單相或三相的繼電器測試、繼電傳感器校準、驗證保護方案以及端到端測試。所有的組件都集成在一個近似立式電腦機箱的保護箱中。具備牢固的硬件設施，足以應對現場檢測時的各種惡劣環境 , 內置軟件可以幫助測試人員快速方便地進行檢測。既可以獨立工作，也可以連接 PC 工作。

MENTOR 12采用 Windows? CE 操作系統。采用TFT 彩色高敏觸摸面板可以在各個菜單和功能頁面間隨意切換。測量的結果可以實時在控制界面上進行圖像顯示。通過使用觸摸屏和旋鈕可以輕松調節參數和數值。模塊和內容可以通過手指點擊和拖拽，輕松實現交互修改。

MENTOR 12通過使用低電流和直流電壓測試輸入，可以以 0.02% 的精度對其他傳感器和儀表進行校準。在主菜單中按下按鈕或是預先設置測試流程中指定后，內置電池模擬器可以提供直流電源給繼電器。

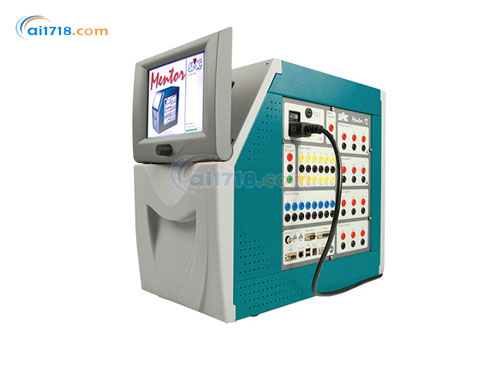

MENTOR 12通用繼電保護測試系統

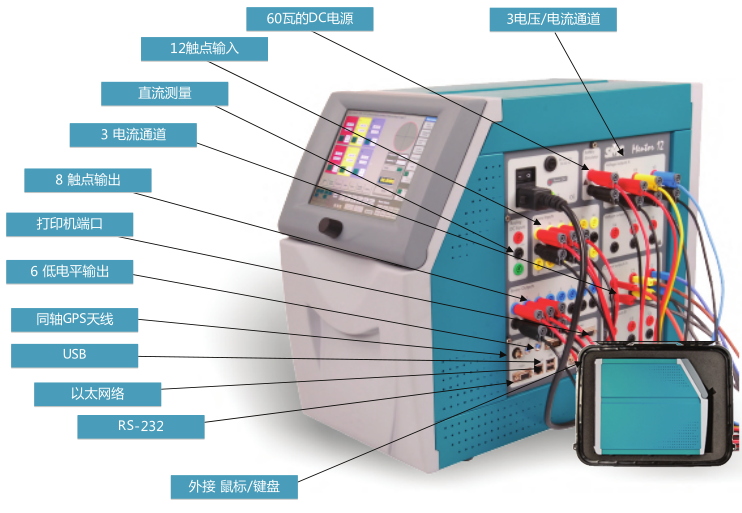

主要特點

一體化測試解決方案

內置Windows系統和超大觸摸屏

多達12個即插即用的電壓/電流發生器

12個觸點輸入+8個觸點輸出,兩個完整的三相系統

6個低電平信號源，可進行傳感器的保護測試

以太網、USB、RS-232通信

直接或預編程的測試功能

本地和遠程測試模式

通過互聯網診斷和更新

應用領域

應用到保護繼電器的電力設施及部門

變電站中保護方案的檢測

變電站中單相或者三相的繼電器測試

變電站中保護繼電器端到端的測試

技術參數

電壓通道
數量	3,4,6
范圍	0 - 150Vac / 0 - 5Aac 0 - 212Vdc / 0 - 7Adc
功率	100VA 100W
分辨率	1mV / 1mA
可逆性	是
精度	0.1% of value +/-0.03% of 范圍 (20-30o) @ 50Hz
失真	0.1％@ 50-60Hz（電阻負載） 2％@ 50-60Hz（*大感性負載）
絕緣隔離	是（電源和所有通道之間）
連接	串行和并行
電流通道
數量	3,4,6
范圍	0 - 25Aac 0 - 9Adc
功率	100VA 100W
分辨率	1mA
可逆性	No
精度	0.1% 值 +/-0.03% 范圍 (20-30o) @ 50Hz
失真	0.1％@ 50-60Hz（電阻負載） 2％@ 50-60Hz（*大感性負載）
絕緣隔離	是（電源和所有通道之間）
連接	并行
頻率
范圍	DC, 0.1Hz..2KHz
瞬態范圍	DC..3KHz
分辨率	5μHz
精度/分流	1ppm/1ppm
相位
范圍	-1
分辨率	0.001o
精度	0.1o
低電平模擬輸出
數量	6
類型	V
電平	0-10Vpk (1mA max)
范圍	1
絕緣隔離	No
分辨率	250μV
精度	0.07%
失真	0.05%
觸點輸入
數量	12
類型	觸點或直流電壓
閾值	1.5, 15V
范圍	+/- 400V (p-p)
絕緣隔離	6組
分辨率	100μs
儀表功能	Up to 3kHz (width: 150μs) 100kHz in 1 group
觸點輸出
數量	8
類型	繼電器和集電極開路
電平	300Vdc/300Vac/8A 2000VA/240W
絕緣隔離	Yes
分辨率	100μs
特殊測量選項
電壓直流測量輸入	+/- 10V
電流直流測量輸入	+/- 1mA, +/- 20mA
精度	0.02%
直流電源
范圍	48, 125, 250 Vdc
功率	60W
分辨率	-
精度	5%
循環	0.2% Fs
通用
規格	422 x 254 x 511 (mm)
重量	18-28kg
功率	Maximum of 1600VA 100-260 VAC, 40-70 Hz
顯示	觸摸式TFT面板
控制	觸摸+撥輪
通訊端口	RS232，2xUSB，以太網，并行，PS2，VGA
GPS	內部安裝（可選）
運輸箱	包括抗沖ABS塑料箱配有輪子和手柄
