新品推薦：奧地利B2 HV28/HV45電纜VLF高壓檢測裝置

來源：愛儀器儀表網發布時間：17-07-21 17:19 作者：ai1718 瀏覽次數：663 分類：行業資訊

產品簡介

HV系列耐壓測試儀是專門針對電纜耐壓測試、介損診斷、局部放電、外護套測試的診斷分析儀，可廣泛的應用于30kV以下的中壓電（*標準GB50150-2016）。

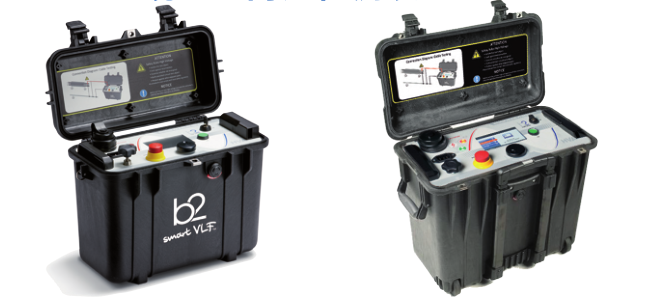

電纜VLF高壓檢測裝置

一臺儀器完成電纜耐壓測試，介損診斷，局部放電測試和外護套測試四種功能。

電纜耐壓測試符合IEEE400.2和GB 50150-2016要求。

電纜外護套檢測符合IEC60502和IEC60229標準。

測試電壓等級多樣可以更好的幫助不同需求的客戶。

高度集成，操作簡單快捷，自動計算泄露電流無需外置測量模塊。

高精度測量介損因數，精度高達1x10 -4。

全自動測量并可以進行個性化測試編輯。

人性化菜單設計考慮到使用人員的操作習慣。

HV系列高壓檢測裝置，只要用來進行電纜超低頻交流耐壓測試和直流耐壓測試。可選配TD測量模塊和PD測量模塊即可對電纜的介質損因數和局部放電進行測量。

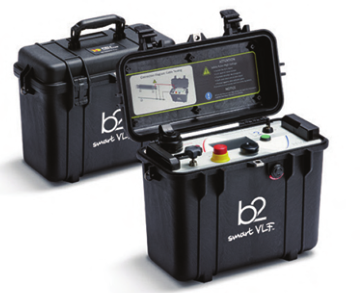

電纜VLF高壓檢測裝置

應用領域

電網公司中壓電纜

高鐵及地鐵公司

電纜廠

電纜安裝工程公司

特點

一機多用，可進行超低頻交流耐壓，直流耐壓，外護套故障等三種測試

擁有絕緣電阻和電容測量功能

　　對比市場上同類儀器 HV 系列的體積小輸出功率高，便攜，性能好，結實耐用菜單設置簡單易懂，即使沒有經過培訓的技術人員也可以輕松使用

輸入與負載無關，輸出波形均勻

　　市面上很多 VLF 測試設備會有輸出電壓波形失真的情況， HV 系列使用了全球*先進的技術，即便供電電壓的電能質量非常差， HV 系列總能輸出高質量的電壓

實時波形顯示

　　實時輸出的電壓波形會顯示在 LCD 顯示屏上，像客戶提供有價值的診斷信息。若在測試過程中出現絕緣擊穿， HV 系列不僅會顯示絕緣擊穿的信息，還會記錄下瞬時擊穿電壓和時間

過載及過電流

　　市場上大多數的耐壓測試儀都不能分析過載或者故障負載，兩者都會終端儀器輸出電壓。HV 系列的儀器能夠分析負載情況，區分是過載還是負載故障，因此避免誤中斷。

安全模式，自動跳閘模式

　　如果測試時出現故障操作人員應立即手動中斷電壓輸出，進一步檢查故障。默認的 trip 模式，在出現負載故障時能夠快速管段輸出電壓，不會對單個故障點造成損害。

電纜VLF高壓檢測裝置

技術參數

HV系列	HV28	HV45
輸出電壓 -VLF 正弦波 -DC -VLF 方波	28 kV, 20 kV rms ± 28 kV 28 kV	45 kV, 32 kV rms ± 45 kV 45 kV
輸出電流 *大	20 mA	60 mA
輸出負載	0,5 μF @ 0.1 Hz	1.0 μF @ 0.1 Hz
	@ 20 kV rms	@ 32 kV rms
*大容抗	10,0 μF	10,0 μF
輸出模式	AC (VLF) 對稱，在全范圍內不受載荷影響， DC （正極或負極）， Burn / Fault Condition 或 Fault Trip Mode，電纜護套檢測
DDD ? - 雙放電設備	-	-
50 Hz - 12 kV 回授保護	-	-

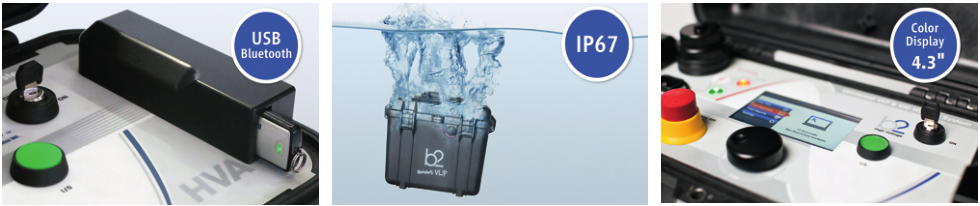

USB /Bluetooth	-	-
尺寸長 x 寬 x 高 (mm)	430 x 240 x 340	540 x 445 x 615
重量	14 kg	34 kg

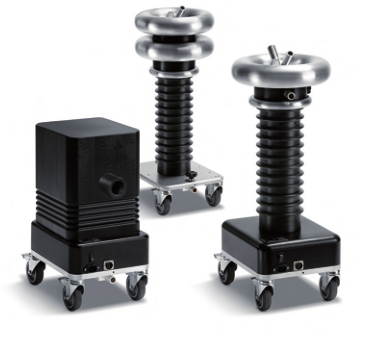

可升級部分放電（PD） — 和Tan Delta診斷（TD）系統

Tan Delta測量是分析電纜或者其他電氣設備例如變壓器、轉動電機及介電狀況的一種經過實踐檢驗、簡易、可靠的檢測方法。用這種方法可以簡易而明確的識別出存在問題的電纜。
