Merytronic Ariadna CI帶電低壓識別380V配電開關和電纜*新案例

電線電纜識別

在電氣裝置維護工作中，為滿足安全需求，準確識別電線電纜非常重要。一旦錯誤切斷線路，會導致供電錯誤中斷，甚至還會帶來觸電危險。所以任何場景下都應準確識別電線電纜，為電氣設備的維護提供重要支撐。

Ariadna CI中壓及低壓電纜識別儀

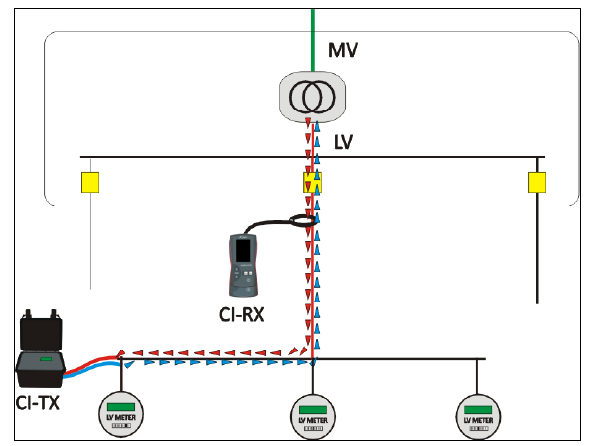

Ariadna CI是一款操作非常簡單的電纜識別儀。能夠幫助用戶在各種環境（多導體、電纜溝、檢修井、控制面板、架空/埋地電纜）中，識別斷電、帶電中低壓電力電纜。擁有直連法、加強感應法兩種施加信號的方法，可應用于單相電纜、三相，或三相加中性導體。測試時，將CI-TX發射機連接到待測低壓電纜的終端，開始測量后，儀器從電網中消耗能量，脈沖電流由注入點流經變壓器低壓側。CI-RX能夠識別低壓電纜路徑。CI-RX可以適用于任何人可以到達的低壓環境。

案例：

?上海交通大學附屬瑞金院 ?

2023年9月11日，上海交通大學附屬瑞金院帶電電纜識別檢測。

院內部電路多次更新?lián)Q代，設計更改，致使電路識別模糊，無法正確關斷電路進行維護等工作，為了患者以及貴重設備的考慮，使用Merytronic的Ariadna CI對配電柜進行電纜帶電識別，以方便準確無誤的進行停電維修等工作。

●測試原理

將發射機CI-TX接在待測的終端或負載端，打開發射機，在電路中輸入異頻脈沖信號，然后使用接收機CI-RX在另一端尋找信號。尋得信號電纜即為該發射機所在回路電纜。

●測試過程

將發射機接在負載端或者開關側，使用直連法直接將紅藍線接在火火相或者火零相，然后打開設備，輸出信號。隨后打開接收機，使用合適的探頭，選擇單芯電纜，低壓模式，尋找被測電纜，有紅色脈沖信號即為被測電纜。

●測試結論

★有紅色脈沖信號出現，成功識別院線路
