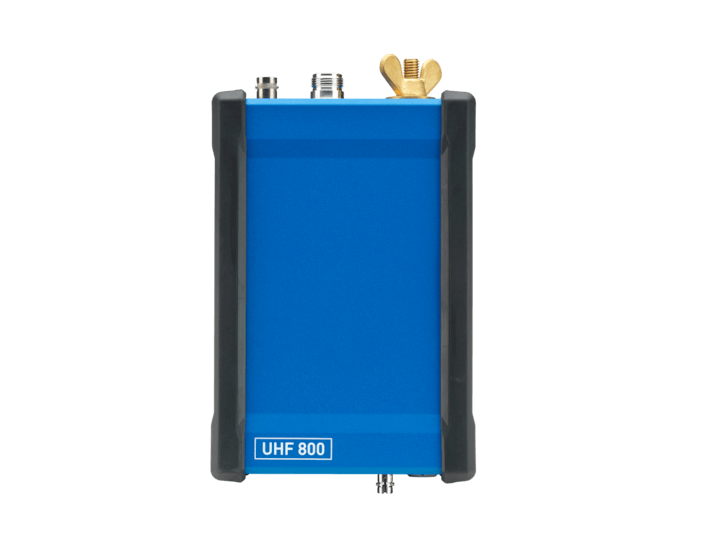

奧地利OMICRON　UHF 800 便攜式超高頻局部放電測量與分析系統

型號：UHF 800 便攜式超高頻局部放電測量與分析系統

品牌：奧地利OMICRON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利OMICRON

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。在對電力變壓器進行狀態評估的過程中，測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去，這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利OMICRON UHF 800 便攜式超高頻局部放電測量與分析系統由愛儀器儀表網代理,UHF 800 既可以作為一個獨立的局放測量與分析系統使用，也可以與 MPD 800 局放測量與分析系統便捷地集成在一起，用于常規方式和超高頻局放的組合測量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

UHF 800 便攜式超高頻局部放電測量與分析系統介紹

簡便易用的便攜式 UHF 800 系統可在 100 到 2000 MHz 的超高頻 (UHF) 范圍內，對氣體絕緣開關 (GIS)、氣體絕緣線路 (GIL)、油浸式電力變壓器和高壓電力電纜終端進行靈敏的停電和帶電局部放電測量與分析。該超高頻局放測試系統用于強干擾環境下對此類電氣設備進行絕緣狀態評估和絕緣缺陷檢測。系統采用了便攜、靈活的模塊化設計方式，測試設置簡便而快捷，可用在高壓實驗室或測試臺的型式試驗和常規測試、現場調試（現場交接測試）以及現場故障分析過程。

可靠的絕緣狀態評估與缺陷檢測
IEC 60270 標準規定的現場局放測量經常受到周邊環境干擾的影響。在 100 到 2000 MHz 的超高頻 (UHF) 范圍內進行的局放測量是評估絕緣狀態和檢測絕緣缺陷的一種可靠的局放測量方案。這是因為許多干擾信號，如移動通信、雷達信號和電暈放電，其傳播主要在較低或較窄的頻率范圍內。因此，在 UHF 范圍內進行局放測量可以獲得*佳的信號噪聲比，從而確保局放測量的靈敏度，不受或少受外部干擾的影響。

組合局放測量實現全面的絕緣狀態檢查

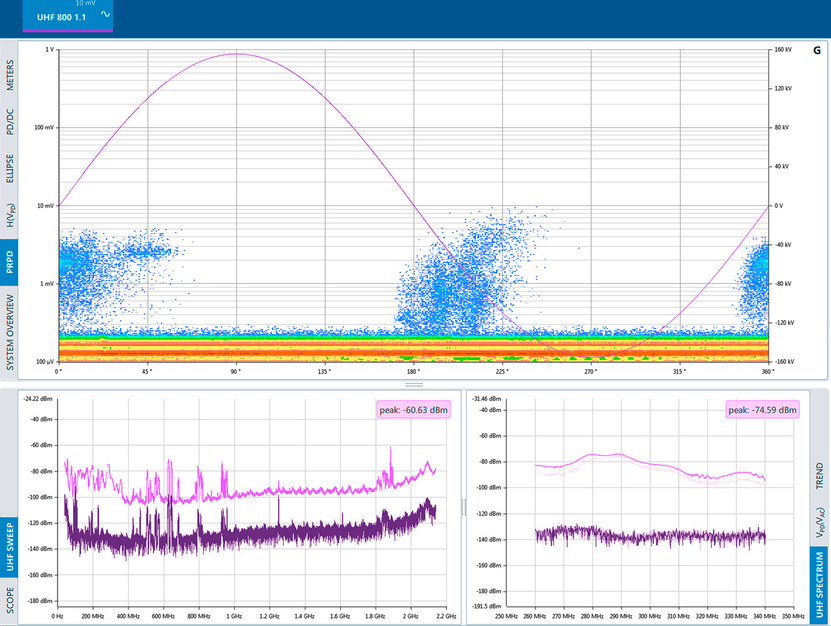

UHF 800 既可以作為一個獨立的局放測量與分析系統使用，也可以與 MPD 800 局放測量與分析系統便捷地集成在一起，用于常規方式和超高頻局放的組合測量。可對高壓設備（例如油浸式電力變壓器）的絕緣狀態進行更加全面的評估。多個 UHF 800 和 MPD 800 局放數據采集單元可以連接成為一個測量系統，使用相同的 MPD Suite 軟件進行多通道同步的局放測量與分析。

UHF 800 便攜式超高頻局部放電測量與分析系統主要特性

在 100 到 2000 MHz 的范圍內進行高靈敏度的超高頻 (UHF) 局放測量。

利用頻譜分析功能和可調節的測量濾波器，在復雜環境下也能實現*佳的測量信噪比。

測量系統堅固耐用且靈活便捷，可應用于實驗室、測試臺及現場局放測量。

支持 CIGRE“靈敏度驗證應用指南”（手冊 654）。

可對氣體絕緣開關 (GIS)、氣體絕緣線路 (GIL)、油浸式電力變壓器和高壓電力電纜終端進行單通道或多通道同步的停電和帶電超高頻（UHF）局放測量。

用戶界面可靈活配置，實現定制化的局放測試和測試報告。

UHF 800 便攜式超高頻局部放電測量與分析系統應用

UHF 800 超高頻局放測量系統可用于高壓實驗室和測試臺進行常規測試和型式測試，以及現場調試（交接測試）和現場故障分析，適用于：

氣體絕緣開關 (GIS)

氣體絕緣線路 (GIL)

油浸式電力變壓器

高壓電力電纜終端

訂購信息
UHF 800 系統標準配置
UHF 800 有以下標準的系統配置。不同的配置方式下，系統的測量通道數量不同并且相關配件也不相同。 >通信控制器 MCU 采用了多許可概念，所有的UHF通道測量的許可協議都存在UHF 800 數據采集單元中。 >所有的軟件許可協議（例如UHF Multiband）都保存在MCU2 中。 >所有的UHF 系統標準配置和擴展配置都帶有MML。如果用戶向MPD 800 系統（默認或MML 概念）添加擴展通道或不同的系統有者不同的 MUC 系統，該功能將非常有用。有關更多詳細信息，請參考 MPD 800 手冊或訂購信息手冊。圖例： >_20 = 隨附 20m 標準長度光纖。 >_RF = 隨附模擬 RF 濾波器組件。 >_basic（*MML）= 不含 RBP1、光纖或 RF 濾波器組件。
說明	訂貨編號
UHF 800 單通道系統的標準配置采用寬頻帶測量模式進行單通道 UHF 局放測試的一般配置。其適用于各種電氣設備和應用。內含： 1×UHF 800數據采集單元 1×UHF 800 局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 1× RF 模擬信號濾波器組件 1× 標準 LC 雙工光纖，20 m 1×RBP1 可充電電池（包含電池、充電器和充電線） 1×MCU2 標準主控單元（包含USB 線）軟件：標準版軟件包包含手冊及各種接頭和接線	P0007136：MML_20_RF
單通道 UHF 800 系統標準配置，不含 RF 濾波器和光纖與 P0007136 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。	P0007136 : MML
標準配置的多通道 UHF 800 系統適合多通道UHF 局放測試和檢測（例如GIS測量）的典型配置。以下是使用寬頻帶測量模式的UHF 800高端四單元局部放電測量系統的供貨內容： 2×UHF 800數據采集單元 2×UHF 800局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 2× RF 模擬信號濾波器組件 2× 標準 LC 雙工光纖，20 m 2×RBP1可充電電池（包含電池、充電器和充電線） 1×MCU2標準主控單元（包含USB 線）軟件：標準版軟件包包含手冊及各種接頭和接線	P0007137 : MML_20_RF
雙通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖與 P0007137 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。	P0007137 : MML
三通道 UHF 800 系統的標準配置與 P0007137 : MML_20_RF 一樣，但包含3x UHF 800 數據采集單元以及相應數量的測量許可協議、RF模擬量濾波器組件和RBP1可充電電池。	P0007138 : MML_20_RF
三通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖與 P0007138 : MML_20_RF 一樣，但不含 RF 模擬量濾波器組件和光纖。	P0007138 : MML
四通道 UHF 800 系統的標準配置與 P0007136 : MML_20_RF 一樣，但包含4x UHF 800 數據采集單元以及相應數量的測量許可協議、RF 模擬量濾波器組件和RBP1 可充電電池。	P0007140 : MML_20_RF
六通道 UHF 800 系統的標準配置與 P0007136 : MML_20_RF 一樣，但包含6x UHF 800 數據采集單元以及相應數量的測量許可協議、RF 模擬信號濾波器組件和RBP1 可充電電池。
六通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖與 P0007141 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。	P0007141 : MML
適用于 UHF 800 和 MPD 800 系統的 UHF 800 擴展包
UHF 800 擴展包該包可為 UHF 800 標配系統或 MPD 800 標配系統擴展一個 UHF 測量通道。內含： 1× UHF 800 數據采集單元 1× UHF 800 局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 1× RF 模擬信號濾波器組件 1× 標準 LC 雙工光纖，20 m 1× RBP1 可充電電池（包含電池、充電器和充電線）包含手冊及各種接頭和接線	P0007145 : MML_20_RF
UHF 800 擴展包不含 RF 濾波器和光纖與 P0007145 : MML_20_RF 相同，但不含 RF 模擬量濾波器組件和光纖。	P0007145 : MML
UHF 800 擴展配置，不含 RBP1、RF 濾波器和光纖與 P0007145 : MML_20_RF 一樣，但不含 RBP1、RF 模擬信號濾波器組件和光纖。	P0007145 : MML_basic
MPD Suite 軟件升級選項
從標準版升級為 UHF MultiBand 軟件適用于頻譜視圖和中頻帶模式的 UHF Multiband 軟件模塊（見第 13 頁）。	P0007148
從 UHF MultiBand 升級為多用途軟件	P0007149

UHF 800 系統規格
一般技術規范
UHF 接口信號頻率范圍	100 MHz … 2 GHz
局放測量模式	寬頻帶模式：2GHz 帶寬的寬頻帶檢測器中頻帶模式：可調參數 80 MHz 帶寬的信號采集
頻譜評估	頻譜視圖
接地螺絲	M8
電源	RBP1 供電
*大局放脈沖速率	4 百萬次/秒
一個系統的 UHF 800 通道數量	*多 12 個測量通道
測量接口
UHF 接口類型	N 型插口
用于局放測量的 UHF 接口信號頻率范圍	100 MHz … 2 GHz
PD 測量范圍內的 UHF接口輸入阻抗	標稱 50 Ω
UHF接口的 *大輸入功率范圍	2 W (+33 dBm)
整體動態范圍	115dB（寬頻帶模式） 128dB（中頻帶模式）
每量程動態范圍	78dB（寬頻帶模式） 95dB（中頻帶模式
靈密度	-82dBm / <18μVPEAK （寬頻帶模式） -95dBm / <4 μVPEAK （中頻帶模式）
頻譜評估范圍	100 MHz …2 GHz
測試電壓/系統電壓頻率對 PRPD 的同步	UHF接口上的 SYNC 輸入或耦合
通過UHF 接口或 SYNC 輸入的同步頻率范圍	10 mHz … 10 kHz
SYNC 輸入接口	BNC 插口
輸入阻抗	1.5 M? \|\| 1 uF
SYNC 輸入接口*大輸入范圍	100 mARMS 和 160 VRMS
保護規格
ESD 脈沖承受能力 (IEC 61000-4-2) UHF 接口和 SYNC 輸入	17KV
外觀
尺寸（寬 × 深 × 高）	119 × 190 × 55 mm
重量	1000g
濕度	5 % … 95 %（無凝露）
UHF 800 環境溫度（工作）	-20 °C … +55 °C
設備可靠標準性
沖擊	IEC/EN 60068-2-27
振動	IEC/EN 60068-2-6
防護等級 (IEC/EN 60529)	IP4x
EMC	IEC/EN61326-1 （工業電磁環境） FCC 第 15部分 A 類 B 子項
安全	IEC/EN/UL 61010-1 IEC/EN/UL 61010-2-030
激光等級	EN 60825-1:2007 EN 60825-2:2007
OMICRON UHF 800 便攜式超高頻局部放電測量與分析系統說明文檔
