美國MEEGER MRCT繼電器和電流互感器測試儀由愛儀器儀表網代理，本產品是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

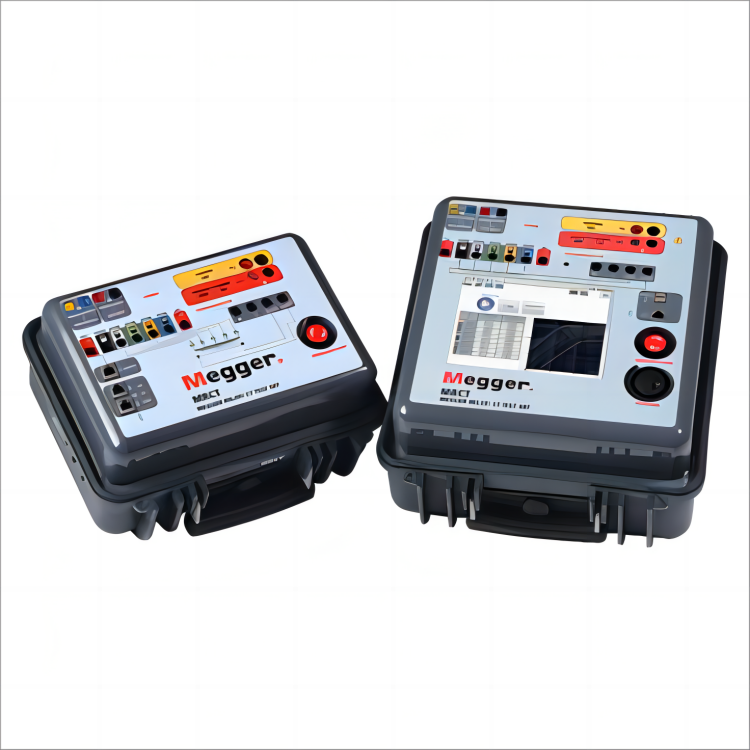

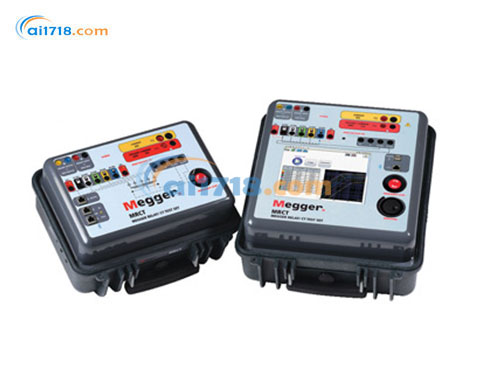

MRCT繼電器和電流互感器測試儀簡介：
?Megger MRCT測試設備是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。
?MRCT提供了微機控制的可變的電壓和電流輸出，以及對單變比和多變比CT的精密的自動測量，以節省時間和提高生產率。
?MRCT可直接連接到多變比CT上的所有抽頭執行所有測試--飽和度、變比和極性--只需推動按鍵即可完成，無需改變連接。
?MRCT可以通過智能觸屏界面(STVI)控制器進行控制，STVI控制器是全彩、高分辨率TFT LCD觸摸屏進行控制，用戶可以快速方便地使用手動測試屏進行手動或自動測試，同樣也可以使用預置測試程序。
?大型彩色顯示使用戶在進行測試時方便地讀取相關數據，并使用戶能夠看清電流互感器的飽和特性。
?MRCT還可以通過筆記本電腦上的PowerDB軟件進行控制，無需STVI控制器。
?MRCT可在安裝電流互感器的設備上對互感器進行測試，如安裝互感器的變壓器、油斷路器或開關設備。在測試前有必須使設備與電力系統完全隔離。

MRCT繼電器和電流互感器測試儀特點：
?行業*的測試速度，采用了擁有專利的多抽頭同時測量技術，對于多抽頭的互感器測試時間可減少20%
?提高的精度可用于計量互感器的測試
?行業中小巧、輕便的2kV二次側電壓注入設備
?集成的單相繼電器測試系統
?通用的變電站二次側電路測試，儀器可產生300 V下60 A信號
?組合測試：退磁、拐點電壓、變比、飽和曲線等
?一次連線可以測試多抽頭互感器的所有變比和飽和度曲線
?內置絕緣電阻測試

飽和度測試
?只需按一下按鈕，MRCT 即會執行電流互感器飽和度測試并計算額定拐點。飽和度測試可在頻率為 50 Hz 或 60 Hz 且電壓高達 2,000 V 的情況下執行，符合 IEC 法規的要求。
?MRCT 會根據 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 標準計算兩種標準電流互感器以及專用電流互感器（例如 PX、TPS、TPX、TPY 和 TPZ）的額定拐點。執行飽和度測試時，MCRT 會在 STVI 顯示屏中繪制出電流互感器飽和度曲線，并會根據所需的 IEEE 或 IEC 標準向用戶提供額定拐點。很多變電站的電流互感器都包含多變比二次繞組；因此，MRCT 能夠繪制并同時顯示多達 10 個電流互感器飽和度曲線。

變比測試和極性測試
?MRCT可用于執行變比測試。MRCT 用于執行變比測試的方法是，將施加到二次繞組的電壓與一次繞組上產生的電壓作比較。例如，如果對二次繞組施加 1 V/匝的電壓，一次繞組上的電壓將是 1 V。更具體來說，如果 120 V 電壓施加到 600:5 電流互感器（變比為 120:1）的二次繞組，一次繞組上將會產生 1 V 電壓。

繞組電阻測試
?通過注入測試電壓測量電流互感器繞組電阻，目的是測量直流電流和計算溫度補償電阻。

退磁
?正常工作條件和典型的繞組電阻測量可能會導致電流互感器磁化。MRCT 可以使被測電流互感器自動退磁。這種自動退磁程序很有用，可確保電流互感器飽和度測試得出正確的結果。ANSI C57.13.1 標準建議，在進行測試之前應進行退磁。

電流互感器負載
?MRCT測量相連電流互感器負載的方法是，將二次電流直接注入到不與電流互感器相連的負載。MRCT 會以 VA 和功率因數中相連負載的量級和角度測量二次電壓。

絕緣電阻測試
?為確保電流互感器的二次線路做好絕緣，MRCT 系統內置了 500 V/1,000 V 絕緣電阻測試系統。這種測試可確保電流互感器的二次繞組和二次線路按照 ANSI C57.13.1 標準做好絕緣。
?MRCT還會自動切換測試導線，以執行所有必要的絕緣測試，其中包括 H-L、H-G 和 L-G 測試。
注意：應先斷開所有電負載，再執行測試。

數據存儲和打印
?MRCT測試系統不僅可以準確、自動地測試電流互感器，還可以將測試結果按目錄分類并存儲在STVI中，以便日后供軟件檢索。按目錄分類的所有測試結果都可上傳到 Megger 的 PowerDB? Lite，以便在計算機或 STVI 上生成報告或繪制飽和度曲線。PowerDB Lite 還可與 MRCT 配合使用，且無需操作員干預，這樣便組成了一個完全由計算機控制的自動測試系統。

可升級性

?MRCT可升級測試功能。MRCT 系統具有各種配置和配件，可根據新的測試需求進行升級。

附件信息
描述	部件號
MVCT繼電器和CT/VT測試儀電源線，北美	620000
電源線，歐洲大陸，隨附 CEE 7/7 Schuko 插頭	50425
電源線，國際顏色編碼導線	15065
電源線，英國	90002-989
210 厘米（7 英尺）（數量各 1 根）	90003-594
說明手冊	8602

MEGEGR MRCT繼電器和電流互感器測試儀規格
輸入	100 至 132 V 或 200至 264 V，1?、50或 60Hz，*大 15 A。
輸出電壓	在三個范圍內連續可變: 0 至 30 V，大 5.0 A （開15分鐘，關5分鐘） 0 至 300 V，大 1.0 A （開15分鐘，關5分鐘） 300 至 2000 V，*大 1.0 A （開5分鐘，關5分鐘）
電流輸出電流 30A 60A	功率*大 V/占空比 200 VA 6.67Vrms （開15分鐘，關5分鐘） 600 VA 90 循環
儀表電壓表輸出分辨率范圍精度	0.0000到1.9999/19.999/199.99/1999.9 0 到 2/20/200/2000 V 典型讀數的 ±0.5% *大典型讀數的 ±1.0%
輸入一次側電壓測量范圍分辨率精度	0 到 0.35/2.0/20.0/200.0/600.0 V 0.0001到 1.9999/19.999/199.9/600 V 讀數的 ±0.02% 和量程的 ±.02%，典型讀數的 ±0.05% 和量程的 ±05%，*大
二次電壓測量范圍分辨率精度	0 到 2/20.0/200.0/2000.0 V 0.0000 到 19.999/199.9/1999.9 V 0 到999.9 V 讀數的 ±0.02% 和量程的 ±.02%，典型讀數的 ±0.05% 和量程的 ±05%，大 1000到2000V 讀數的 ±0.08% 和范圍的 ±.08%，典型讀數的 ±0.2% 和范圍的 ±0.2%，大
繞組電阻測量
測量范圍	0-30Ω
精度	(20°C)0.5%±3mΩ(典型)/ 1%±10mΩ(保證)(0-30Ω）
絕緣測量
測試電壓	1000 VDC, 500 VDC
測試范圍	20 GΩ, 10 GΩ
短路電流	1.5 mA 標稱
負載測試電流	在絕緣的*小通過值 1 m A （在BS7671、HD384 和IEC364 中指定）
精度	1000 V ±3% ±2 位數±0.2% 每GΩ 500 V ±3% ±2 位數±0.4% 每GΩ
通訊接口	以太網
電流表
輸出范圍分辨率	0.0 到 1.0/10.0/60.0 A 0.001/0.01
輸入
勵磁曲線測試范圍精度	0.0000 到1.0 A ±0.08% 讀數 ±.08% 量程，典型值 ±0.2% 讀數 ±0.2% 量程，*大值
相角測量
三位數范圍分辨率精度	0 到 360 度 1分 ± 3 分，典型 ± 6 分，*大
變比測量二次電壓注入法
范圍	精度
0.8 到 2000 2000 到 5000 5000 到 20000	±0.02%典型 ±0.05% 大 ±0.03%典型 ±0.1% 大 ±0.05%典型 ±0.2% *大
環境
濕度操作存儲外殼	相對濕度5%-95% 不凝結 -10o C 到 50oC -30o C 到 70oC 該裝置安裝在適合在室外變電站中使用的堅固外殼中。
標準	IEC 61010, CSA 22.2, CE
輸入功率	100 to 240 V (±10%) AC, 50/60Hz
尺寸	14” H X 7.5” W X 12” D (36 H X 19.3 W X 30.5 D cm)
重量	36.7 lb (16.7 kg)
CE 標識	低電壓指令 2006/95/EC 電磁兼容指令 2004/108/EC
一致性標準	Safety EN 61010-1 2010 EN 61010-2-030 2010 EN61010-031 2002 EN61010 +A1 EMC EN 61326-12006 EN 61326-2-1 2006
