美國GE Hydran 201Ti在線變壓器油中溶解氣體監測裝置，可作為變壓器群的首道防線，提前預*故障情況，*大程度降低非計劃停電的風險。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

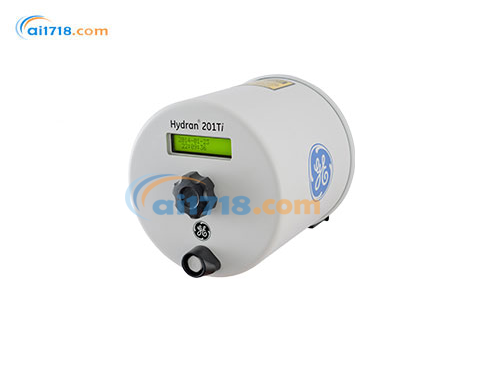

Hydran 201Ti在線變壓器油中溶解氣體監測裝置產品描述
變壓器是電網中的關鍵且昂貴的組件，了解其健康狀況對確保電網可靠運行至關重要。當變壓器的絕緣系統承受過高壓力時，會產生氣體并溶解在油中。油中溶解氣體分析（DGA）被認為是檢測潛在故障的*佳指標。
Hydran? 201Ti 是一款小巧且易于安裝的連續油中溶解氣體分析（DGA）監測儀。它能提供 IEEE® 標準 C57.104 中使用的基本信息，可作為變壓器群的首道防線，提前預*故障情況，*大程度降低非計劃停電的風險。
201Ti 采用燃料電池技術，目前有兩種氣體傳感器可供選擇：知名的 “Hydran 復合氣體” 傳感器，它對氫氣的響應率為 *，同時對一氧化碳、乙炔和乙烯也有敏感性；以及更基礎的 “僅氫氣” 傳感器，僅專注于監測氫氣的產生。
由于該監測單元安裝在單個閥門上，并采用動態油采樣技術，因此無需泵或額外管道連接不同閥門。憑借其簡單的功能和易于理解的信息，多年來 201Ti 一直是眾多用戶的*監測儀之一，在 DGA 監測儀中擁有較大的安裝基數。

Hydran 201Ti在線變壓器油中溶解氣體監測裝置主要優勢
持續監測：持續測量關鍵故障氣體，幫助用戶了解變壓器的運行狀況。
傳感器可選：提供 “復合氣體” 和 “僅氫氣” 兩種氣體傳感器，滿足不同監測需求。
遠程通信：可遠程傳輸氣體 ppm 值和氣體變化率，減少現場巡檢次數，實現遠程監控。
設計成熟：經過四代持續改進，全球已售出超過 25,000 臺。

應用領域
電力公司
適用于非關鍵變壓器：為不太關鍵的變壓器提供簡單有效的監測解決方案。
優化資產更換策略：助力聚焦并優化資產更換策略。

工業工廠
降低生產中斷風險：減少因電力故障導致生產流程中斷的風險。
減少停機成本：*大程度降低高昂的生產停機成本。

資產監管便捷
安裝簡便：*安裝在單個變壓器油閥上，無需額外管道或泵。
故障根源監測：“復合氣體” 傳感器對氫氣（一般故障氣體）響應率為 *，對一氧化碳（過熱紙張指示）、乙炔（電弧指示）和乙烯（過熱油指示）也敏感，可覆蓋主要故障根源；“僅氫氣” 傳感器則更簡單，僅對氫氣（一般故障氣體）有 * 響應。

可配置*報
故障報*：檢測到故障氣體異常水平時發出*報。
兩級*報：設置兩級*報（*示和*報），用于顯示問題的嚴重程度變化。
靈活設置：可根據氣體 ppm 水平或每小時 / 每天的氣體變化率（ROC）設置*報。
自動自檢：每 15 天自動進行自檢，若檢測到故障（包括停電、油閥關閉、傳感器或電池需要更換等），將觸發服務*報。

人機交互
顯示與操作：通過背光 LCD 顯示屏展示氣體信息，配備鍵盤用于停止設備和確認*報。
軟件兼容：與 GE 備受贊譽的 Perception?軟件兼容，可下載、分析變壓器數據并繪制趨勢圖。

Mark IV 的改進之處
性能提升：全面升級，提高了傳感器耐用性，更新了電子板和電源，符合 RoHS 標準，同時增強了設備的可靠性和功能。
接口更新：配備本地 USB 端口，取代了大多數現場筆記本電腦不再配備的 RS - 232 端口。
通信升級：通過隔離的 RS - 485 使用 Modbus® 協議進行寄存器的數字輸出通信。

控制器
Hydran 201Ti 可連接可選控制器，便于與多個設備進行通信并創建本地網絡。
Ci - 1 控制器：單通道控制器，可復制部分人機界面功能（如氣體值顯示、報*按鈕）。當 201Ti 安裝在變壓器上部閥門難以觸及的位置時，該控制器非常適用。它還引出了報*繼電器觸點和模擬輸出，便于布線。
Ci - C 控制器：可接收*多四個 201Ti 的氣體 ppm 數據，為這四個監測儀提供單一通信點，但它沒有報*繼電器或模擬輸出。在保護 3 臺單相變壓器加 1 臺備用變壓器時，該控制器較為理想。
通過 RS - 485 端口，*多可將 32 個控制器或 201Ti 進行 “菊花鏈” 連接。總鏈路距離（所有電纜長度之和）*大為 1200m（4000ft）。連接到任何一個菊花鏈控制器的所有 201Ti，都可通過本地網絡中的任意一個控制器進行訪問，例如僅需安裝一個 RS - 232 調制解調器即可實現便捷通信。

Hydran 201Ti在線變壓器油中溶解氣體監測裝置產品規格

項目	詳情
測量
測量范圍	25 - 2000 ppm（體積 / 體積，H?等效）
準確度	讀數的 ±10% ±25 ppm（H?等效）
響應時間	10 分鐘（達到階躍變化的 90%）
“復合氣體” 傳感器
相對靈敏度	H?：濃度的 *；CO：濃度的 15 ± 4%；C?H?：濃度的 8 ± 2%；C?H?：濃度的 1.5 ± 0.5%
重復性	讀數的 ±5% 或 ±5 ppm（取較大值）
“僅 H?” 氣體傳感器
相對靈敏度	H?：濃度的 *；受 CO、C?H?和 C?H?的干擾小于濃度的 3%
重復性	讀數的 ±5% 或 ±10 ppm（取較大值）
通信
數字通信	RS - 485（接線端子排），隔離至 2000 Vac RMS，用于連接可選控制器進行監控鏈路通信以及遠程通信；通過 RS - 485 使用 Modbus® 或 Hydran 協議輸出氣體水平（ppm）和氣體變化率（每小時或每天 ppm）
模擬通信	在 25 - 2000 ppm 范圍內使用 4 - 20mA 輸出氣體水平 ppm 值，*大負載 10V，隔離至 2000 Vac RMS
*報	3 種不同報：氣體示（高）、氣體報（高高）和服務報（電池、傳感器、溫度相關）；氣體*報可根據氣體達到的水平或每小時 / 每天的趨勢（氣體水平變化率）設置；3 個干觸點繼電器（C 型，SPDT），常開 / 常閉，3A@250Vac 阻性負載，3A@30Vdc 阻性負載
手動采樣	設有易于操作的外部油樣采樣端口，可配合帶魯爾旋塞的玻璃注射器使用
特性
顯示	背光 LCD，2 行 x 16 字符
鍵盤	用于設置設備和確認*報
環境條件
工作環境溫度	-40°C 至 +55°C（-40°F 至 +131°F）
工作環境濕度	0 - 95% RH，無冷凝
閥門處油溫	使用帶散熱片適配器時為 -40°C 至 +105°C（-40°F 至 +221°F）
閥門處油壓	0 - 700KPa（0 - 100psi），真空耐受力傳感器
外殼防護等級	NEMA Type 4X 認證，符合 IP56 要求
電源要求	90–132 Vac 或 180–264 Vac 可切換，47–63 Hz，*大 475VA
機械規格	圓柱形，可安裝在 1”、1.5” 或 2” 內螺紋 NPT 閥門上；尺寸：直徑 178mm（7”）x 長度 180mm（7 - 1/8”）；安裝重量：5.6Kg（12lb）； shipping weight：6.9Kg（15lb）
可選配件	非 NPT 閥門適配器；散熱片適配器（1.5”），環境溫度高于 40°C（104°F）或油溫高于 90°C（194°F）時使用；用于安裝和拆卸傳感器的專用管鉗；H201Ci - 1 單通道控制器；H201Ci - C 四通道控制器；控制器的配件 / 選項；用于本地連接筆記本電腦配置系統的 USB 端口（B 型連接器）
產品訂購部件編號
Hydran 201Ti	“復合氣體” 傳感器：大量訂購時，特殊申請可為礦物油使用；“僅氫氣” 傳感器：礦物油：H201Ti_CE - H2；天然酯油：不適用；合成酯油：不適用
