美國MEGGER　BALTO Modular 斷路器和保護繼電器測試設備

型號：BALTO Modular 斷路器和保護繼電器測試設備

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER BALTO Modular 斷路器和保護繼電器測試設備由愛儀器儀表網代理，STEVO Electric推出了BALTO CONTROLLER，這是一種保護繼電器測試裝置。此類設備稱為二次注射測試設備。BALTO CONTROLLER 可用作獨立單元來測試保護繼電器，也可與 BALTO 模塊結合使用來測試 DC-HSCB。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

BALTO Modular 斷路器和保護繼電器測試設備

斷路器和保護繼電器測試設備
STEVO Electric 于 2003 年開始開發直流高速斷路器 (DC-HSCB) 測試設備。該產品線被稱為 BALTO，并已獲得全球鐵路行業市場的認可。

目前，BALTO 是 DC-HSCB 的*測試單位，在北美、南美、歐洲、中國、東南亞和非洲都有應用。*的 BALTO 系列使用電池和超級電容器來存儲能量。電源裝置包含復雜的電子設備并充當電流源。它們從電池和超級電容器中汲取能量，并向 DC-HSCB 注入高電流。這種類型的測試設備通常稱為一次注入測試設備。可以產生高達 40,000A 的直流電流來測試 DC-HSCB。

2016年，STEVO Electric推出了BALTO CONTROLLER，這是一種保護繼電器測試裝置。此類設備稱為二次注射測試設備。BALTO CONTROLLER 可用作獨立單元來測試保護繼電器，也可與 BALTO 模塊結合使用來測試 DC-HSCB。

2020 年，Megger 收購了 BALTO 產品系列。如需了解 BALTO 購買選項，請聯系DoverSales@megger.com或您當地的Megger 代表。

BALTO Modular一次注塑測試設備
BALTO模塊化系統有3,000-30,000A和4,000-40,000A版本，單個小車可產生高達15,000A/20,000A的電流，主從配置中兩個小車可產生高達30,000A/40,000A的電流。

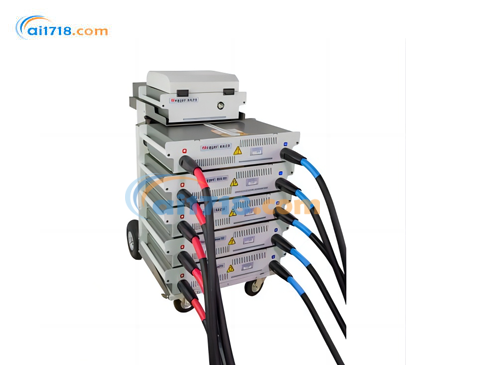

BALTO 模塊由配備電池和超級電容器的手推車、每個手推車*多 5 個電源模塊以及 BALTO 控制器組成，該控制器還支持用于測試保護繼電器的二次注入功能。這種可移動裝置主要用于變電站。

還提供 BALTO 模塊化的緊湊版本。BALTO Compact 僅包含一個動力單元。它可以產生高達 3,000A 或 4,000A 的電流。

緊湊型版本可以選擇配備硬件和軟件，以執行二次注入以測試保護繼電器。

BALTO Compact 系列非常易于操作，專為機車車輛應用而開發。

BALTO系列的特點
BALTO 產品符合 EN 50123-2 和 IEC 61992-2 標準（5 秒內斜率為 200 A/秒，可準確測量 Ids 電流）。

它們配備了用戶友好的工業級觸摸屏控制單元，可提供測試結果的準確圖形表示。所有結果都存儲在內存中以供稍后檢索。

所有型號均提供自動診斷和自動校準功能。RJ45 和 USB 連接器可用于檢索測試結果。

BALTO 系列的標準測試
BALTO一次注入測試儀可以測量直流高速斷路器的Ids、di/dt、分閘時間和壓降/電阻。它還可用于校準輔助設備。

這些測試可根據 IEC 61992-2（200 A/秒斜率）提供準確的測量結果。

BALTO 系列的選項
BALTOWin 軟件可用于在任何 Windows 系統上檢索和處理測試結果。其中包括測試結果值和結果圖表，并提供導出為 Excel 和 PDF 文件格式的功能。

BALTO 校準工具可供用戶指導重新校準 BALTO 系統。

此外，還有一些工具可以輕松處理 BALTO 模塊、斷路器連接和不同類型的母線系統。可根據要求提供硬件和軟件定制。

二次注塑測試設備
BALTO CONTROLLER 可快速、輕松地測試直流保護繼電器。它提供0-60mV至0-10V的輸出范圍，以及±20mA和4-20mA電流環路。
該產品提供對電流模式的靈活模擬，包括標準 BALTO 測試的曲線、指數曲線和用于測試函數（例如 di/dt、DDL + Delta I 和 DDL + Delta T）的折線曲線。

BALTO Modular規格
電源BALTO	Auxiliary supply -mains 220VAC-240VAC
供電電壓	Batteries &ULTRA-caps 12VDC-15,7VDC
可用范圍	System 3.000A -15.000A per 3.000A unit System master/slave 18.000A-30.000A per 3.000A unit
控制器	Offers the following features: >Operator Terminal -Operation,control and management >Communication interfaces >Auxiliary supplies Weight:16,4Kg Dimensions:50x48x23
動力裝置	Current Converter DC/DC 3.000A Weight per unit:24,5Kg Dimension:70x43x16
Cart	For each system up to 15.000A Equipment for >Control unit >Power units 3.000A-15.000A >Batteries &charger-disposition according the power range >Ultra-caps -disposition according the power range Weight:55Kg-110Kg-Depending on the disposition in according the used powe Dimensions:110x70x75
縮小版3.000A	To be determined
輸出特性	Output voltage:3,6VDC-4,71VDC Output current:3.000A-15.000A
措施特點	Measure of the effective trip current lds Measure of the opening time Measure of the voltage drop
連接點	Power supply cable:standard Output connections: >Upto 9.000A:240mm2flex cables-2m two cables per unit >From 12.000A to 30.000A-Option:with busbar set or with cable set. Remark:special fixture upon request as option Earth cable:16 mm2
Applications	Traction substation,workshops:locomotives,train sets,subways,undergrounds, tramways and trolleybuses.
工作溫度	0C°…+55C°
存儲溫度	-25C°…+65C°
濕度	95%non condensing
防護	IP22
