西班牙SMC RAPTOR HV高壓測試儀由愛儀器儀表網代理，本產品是一種可選產品，可將 Raptor 的應用擴展到需要使用中高交流電壓的測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

RAPTOR HV產品描述

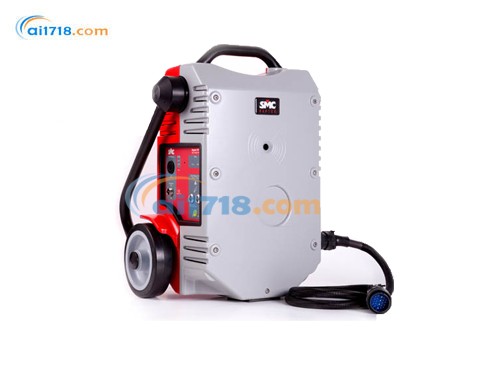

Raptor - HV 是一款高壓從機，是將 Raptor 的應用擴展到需要使用高達 2 KV 高交流電壓測試的可選產品。該產品與 Raptor 主機配合使用，外觀與之相似。

Raptor HV 通過擴展端口連接到主機單元，并從那里獲取所需的電源。它是一款可插拔的高壓外設，利用了 Raptor 主機的所有寶貴功能，包括電子控制開關放大器、基于 DSP 的智能以及強大的通信和設備同步系統。自然，HV 的控制完全集成在主機的控制臺中。

主機在擴展端口產生的電源電壓由 HV 提升至兩個用戶可選范圍，1kV 和 2kV，輸出以電流、電壓和相位角進行測量，以提供適當?shù)淖⑷肟刂坪蛻?yīng)用反饋。電壓和電流可以以非常高的精度進行測量，以支持各種應用。

為了符合國際安全要求，Raptor HV 的包裝包括一個內部蜂鳴器，用于指示高壓輸出激活，以及兩個用于可選旋轉*告燈和可選蘑菇型緊急斷路器的連接器。內部蜂鳴器可以從 Raptor 的控制臺禁用。

另一個突出特點是能夠注入不同于市電頻率的頻率，從而增強其電氣測試能力。將任何 Raptor C - XX 系統與 Raptor HV 結合使用，可提供上*的系統，該系統結合了大電流和高電壓注入，并具有適當?shù)墓β剩m用于變電站和開關設備的主要維護和調試測試應用。這是一款創新的先進變電站測試系統，取代了對多個測試裝置的需求。

Raptor HV 僅重 28 公斤，與 Raptor 其他單元一樣緊湊小巧，帶有輪子和折疊手柄，降低了運輸成本并減少了人力需求。

RAPTOR HV產品特點

兩個用戶可選輸出范圍：0 - 1000 VAC 和 0 - 2000 VAC。
通過擴展端口由 Raptor 主機供電。
支持 VT 和 PT 變比測量。
支持 VT 二次繞組極性測試。
由通用 Raptor 主機的用戶界面控制。
支持測試電壓傳感器和轉換器。
支持階躍和接觸電壓測量。
集成測試電壓和電流測量。
支持附加測試模板。
配備可聽安全蜂鳴器。
配備可拆卸旋轉*告燈和緊急停止按鈕。
具有出色的 Raptor 風格便攜性。

RAPTOR HV應用領域

CT、VT 和 PT 耐壓測試。
CT 和 VT 勵磁電流測量，膝點檢測。

Raptor 系統：Raptor HV

系統配置

高壓輸出（@240Vac，50Hz）

輸出交流電壓	*大輸出交流電流	負載持續率
0..2 KV	1 A	連續
0..2 KV	2 A	3 分鐘
0..2 KV	2.5 A	2 分鐘
0..1KV	2 A	連續
0..1KV	4 A	3 分鐘
0..1KV	5 A	2 分鐘
開路分辨率	1 Vac	-
輸出頻率	20 - 400 Hz（在 50 - 60 Hz 范圍外時功率會降低）	-

系統配置	包含內容
RAPTOR C - 05	1 個 Raptor - HH + 1 個 Raptor - MS
RAPTOR C - 15	1 個 Raptor - HH + 1 個 Raptor - MS + 1 個 Raptor - SL
RAPTOR C - 25	1 個 Raptor - HH + 1 個 Raptor - MS + 2 個 Raptor - SL
RAPTOR C - 35	1 個 Raptor - HH + 1 個 Raptor - MS + 3 個 Raptor - SL
RAPTOR C - XX + RAPTOR HV	上述任一配置 + 1 個 RAPTOR HV

內部測量（在 10..* 量程 / 50 - 60Hz 時）

二次電流（內部）	-
范圍	0.08 / 0.8 / 8 Aac
分辨率	0.04 / 0.4 / 4 mAac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°
二次電壓（內部）	-
范圍	1000 / 2000 Vac
分辨率	1 Vac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°

擴展端口

參數	描述
來自放大器的電源輸入	160 Vac@16 A 連續 – 32 A 3’
RS - 485 通信鏈路	集成在擴展端口中
總線電源	+5 V
相位同步	是
主電源	230 Vac@1A

通用參數

參數	描述
電源	由 Raptor MS 的擴展端口供電
重量	28 公斤 / 61.6 磅
保護	過熱、電源故障、通信故障
安全	集成高強度蜂鳴器、外部*告燈連接器、蘑菇型緊急停止連接器
運輸	集成輪子、固定和可調節手柄
通風	強制通風

Raptor 系統：Raptor HV產品規格

系統配置

高壓輸出（@240Vac，50Hz）

輸出交流電壓	*大輸出交流電流	負載持續率
0..2 KV	1 A	連續
0..2 KV	2 A	3 分鐘
0..2 KV	2.5 A	2 分鐘
0..1KV	2 A	連續
0..1KV	4 A	3 分鐘
0..1KV	5 A	2 分鐘
開路分辨率	1 Vac	-
輸出頻率	20 - 400 Hz（在 50 - 60 Hz 范圍外時功率會降低）	-

系統配置	包含內容
RAPTOR C - 05	1 個 Raptor - HH + 1 個 Raptor - MS
RAPTOR C - 15	1 個 Raptor - HH + 1 個 Raptor - MS + 1 個 Raptor - SL
RAPTOR C - 25	1 個 Raptor - HH + 1 個 Raptor - MS + 2 個 Raptor - SL
RAPTOR C - 35	1 個 Raptor - HH + 1 個 Raptor - MS + 3 個 Raptor - SL
RAPTOR C - XX + RAPTOR HV	上述任一配置 + 1 個 RAPTOR HV
RAPTOR HV參數文檔

內部測量（在 10..* 量程 / 50 - 60Hz 時）

二次電流（內部）	-
范圍	0.08 / 0.8 / 8 Aac
分辨率	0.04 / 0.4 / 4 mAac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°
二次電壓（內部）	-
范圍	1000 / 2000 Vac
分辨率	1 Vac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°

擴展端口

參數	描述
來自放大器的電源輸入	160 Vac@16 A 連續 – 32 A 3’
RS - 485 通信鏈路	集成在擴展端口中
總線電源	+5 V
相位同步	是
主電源	230 Vac@1A

通用參數

參數	描述
電源	由 Raptor MS 的擴展端口供電
重量	28 公斤 / 61.6 磅
保護	過熱、電源故障、通信故障
安全	集成高強度蜂鳴器、外部*告燈連接器、蘑菇型緊急停止連接器
運輸	集成輪子、固定和可調節手柄
通風	強制通風
