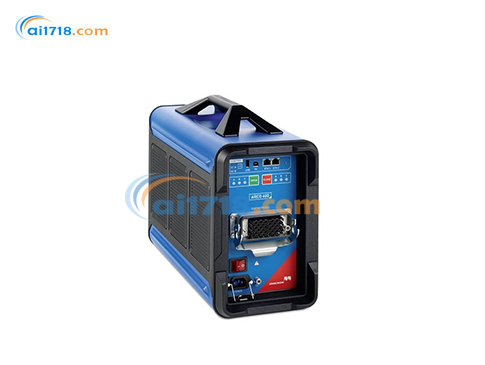

奧地利OMICRON　ARCO 400重合器控制的通用測試儀

型號：ARCO 400重合器控制的通用測試儀

品牌：奧地利OMICRON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利OMICRON

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。在對電力變壓器進行狀態評估的過程中，測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去，這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利OMICRON ARCO 400重合器控制的通用測試儀由愛儀器儀表網代理，本產品是是一款堅固耐用的智能測試解決方案，適用于各類重合器控制。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

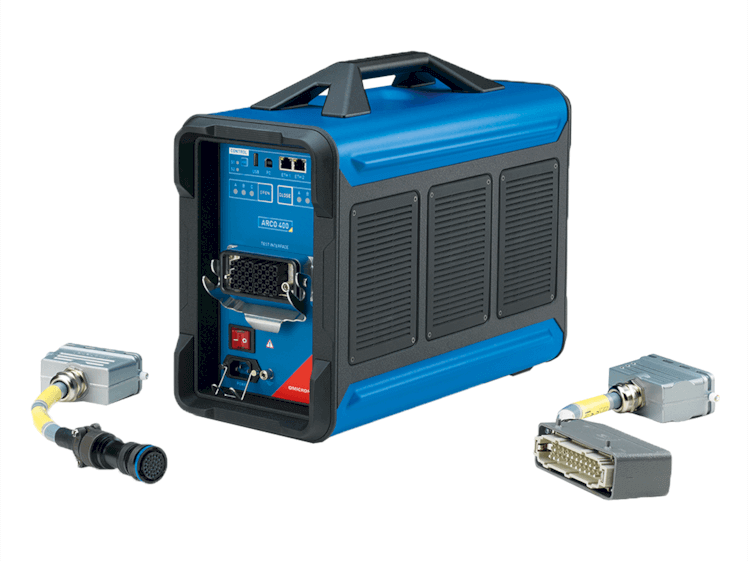

ARCO 400重合器控制的通用測試儀產品簡介：
?ARCO 400重合器控制的通用測試儀能夠以*快的方式執行簡單的手動跳閘及合閘檢查。
?ARCO 400重合器控制的通用測試儀是能夠?qū)χ睾掀骶唧w測試適配器進行檢測。該設備能夠模擬重合器，并對實驗室和現場環境中的控制器進行三相測試。
?ARCO 400重合器控制的通用測試儀配備多個*的 3 相 12.5 A 電流放大器以及 6 相電壓放大器（范圍 8 V 或 150 V），六個開關量輸入和九個開關量輸出。
?ARCO 400重合器控制的通用測試儀的控制軟件可以借助特定的測試工具提供額外的測試功能，能夠以無線方式對 ARCO 400 進行控制。
?ARCO 400重合器控制的通用測試儀通過執行預定義的 ReCoPlan 測試計劃，可以實現標準化并大幅節省時間。
?ARCO 400重合器控制的通用測試儀能夠與 GPS 進行時間同步，同時借助 RelaySimTest 進行高速分布自動化計劃測試。

ARCO 400重合器控制的通用測試儀主要功能
?測試解決方案簡單方便，適用于任何重合器控制
?Smart Connect 功能可識別重合器的特定適配器電纜
?結構緊湊、重量輕且便于運輸
?堅固耐用，可在惡劣的天氣條件下使用
?測試靈活性*，可進行無線控制
?軟件簡單易用，無需任何專門培訓
?提供指導性測試流程，可以減少測試時間
?可創建測試計劃和預定義測試值
?能夠應用標準化測試程序
?可進行 GPS 同步自動分布計劃測試

?可創建用于歸檔的詳細測試報告

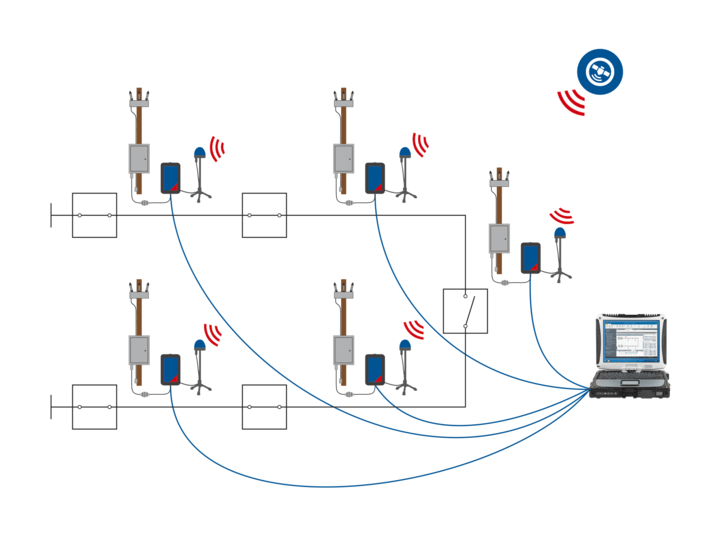

分布自動化方案測試

借助 RelaySimTest，可將多個 ARCO 400 時間同步到 GPS，并同時測試高速分布自動化方案。如此一來，便可以對方案進行完整的測試，包括測試控制器和通信通道中的邏輯。

訂購信息
Description	Basic P0000652	Standard P0000653	Advanced P0000654	Order No.
ARCO 400 test set 3 x 12.5 A ARCO Control software Includes grounding cable and accessories	■	■	■
6 x 8 V amplifier For testing of controls that require low-energy analog voltage amplitudes	■	■	■
6 x 8 V and 6 x 150 V amplifiers For testing of controls that use either low energy analog and/or conventional voltage amplitudes	or	or	or	Choose1 amplifier range
	■	■	■
Extension cable 2 m / 6.5 ft To connect the ARCO 400 to a Controller Adapter	■	■	■
	or	or	or	Choose1 cable length
Extension cable 7 m / 23 ft To connect the ARCO 400 to a Controller Adapter	■	■	■
ReCoPlan license for ARCO 400 Enables creation and execution of test plans to standarize testing procedures and reduce testing time		■	■	P0006610
RelaySimTest license for ARCO 400 Enables synchronized distributed scheme testing with RelaySimTest			■	P0008699
CMGPS 588 synchronization unit Accessory to time-synchronize the ARCO 400			■	P0006433
RVO2 Voltage generator combination cable To wire voltages into a controller with external voltage inputs (only for supported adapters)				P0006181
BOB2 Breakout box To access the ARCO 400 inputs and outputs via 4 mm/0.15 in banana plugs				P0006420
Carry bag Holds ARCO 400 accessories, extension cable and several Controller Adapters	■	■	■	E1445801
Transport case For ARCO 400 and carry bag				B1445902

Pin Count	Switch/Breaker type	Suitable for controllers such as	Adapter	Order No.
10	G&W Viper SP T&B Elastimold MVR	SEL 351RS Kestrel	RVP21?2	P0006414
14	Cooper NOVA G&W Viper S T&B Elastimold MVR	Eaton/Cooper Form 4C, 4D, 5, 6 SEL 351R, 651R, 651RA	RST21?2	P0006401
19	Cooper NOVA G&W Viper S	Eaton/Cooper Form 4C, 4D, 5, 6 SEL 651R	RCP21?2	P0006402
24	ABB GridShield	ABB RER620	RGS21?2	P0006411
24	Schneider N-/U-/RL-/W Series	Schneider ADVC Nu-Lec PTCC	RNU2	P0006405
24	ABB OVR-3/3SP ABB VR-3S	ABB PCD3 SEL 651R	ROV21?2	P0006412
24	S&C ScadaMate	S&C 5801 S&C 6801	RSM22	P0006413
26	Cooper NOVA-TS/STS	Eaton/Cooper TS/STS Eaton/Cooper Form 5, 6 SEL 651R	RCS21?2	P0006403
32	NOJA OSM-xx-3xx	NOJA RC 10	RNO2	P0006407
32	Tavrida REC/TEL/KTR NOJA OSM-xx-2xx	Tavrida RC 05 NOJA RC-01	RTA2	P0006408
32	Tavrida Al_2	SEL 651R	RTO2	P0006406
32	G&W Viper ST/LT T&B Elastimold MVR	SEL 651R	RVT21?2	P0006404
40	Siemens 3AD Siemens SDR	Siemens 7SR224, 7SC80 SEL 651R	RSR21?2	P0006421
42	G&W Viper ST/LT T&B Elastimold MVR Tavrida Al_4	SEL 651R	RMI2	P0006409

ARCO 400規格參數
電流放大器
輸出數量	3
范圍	Range I: 0 ... 1.25 A Range II: 0 ... 12.5 A Range III: 0 ... 8 V
頻段	0 ... 599 Hz
振幅精度
	典型誤差	Error guaranteed
50/60 Hz	< 0.04 % of rd.1 + 0.01 % of rg.11	< 0.08 % of rd. + 0.02 % of rg.
THD+N at 50/60Hz	< 0.1 %	< 0.25 %
UTC相位錯誤
50/60 Hz	< 0.05°	< 0.2°
直流偏移
范圍 I	< 100 μA	< 300 μA
范圍 II	< 1 mA	< 3 mA
直流分辨率
范圍 I	< 100 μA
范圍 II	< 1 mA
輸出功率
恒流輸出電壓	> 12 V (RMS) > 18 V (DC)
交流輸出功率	典型: 3 x 95 W at 9 A ... 12.5 A 保證值: 3 x 85 W at 8 A ... 12.5 A
電壓放大器
輸出數量	6
范圍	范圍 I：0 ... 8 V 范圍 II：0 ... 150 V
振幅精度
	典型誤差	*誤差
	< 0.04 % of rd. + 0.01 % of rg.	< 0.08 % of rd. + 0.02 % of rg.
THD+N at 50/60Hz	< 0.1 %	< 0.25 %
UTC相位錯誤
50/60 Hz	< 0.05°	< 0.2°
直流偏移
范圍1	< 500 μV	< 1 mV
范圍2	< 10 mV	< 20 mV
直流分辨率
范圍1	< 500 μV
范圍2	< 10 mV
輸出功率（范圍2）
沒個通道	典型值：280mA 保證值：250mA
交流輸出功率	典型值：3 x 42 W at 150 V 保證值：3 x 37.5 W at 150 V
二進制輸入
二進制輸入數	6
潛在組的數量	6
Type	Wet
采樣率	10 kHz
時間分辨率	100 μs
額定輸入電壓	250 V CAT III
分辨率	1V
閾值電壓范圍	5 ... 250 V
輸入阻抗	可配置
絕緣	6個電流隔離的二進制輸入端
二進制輸出繼電器
二進制輸出數	9
潛在組的數量	3
類型	Potential-free contacts, NO
接點容量（電器的）	250 V/0.5 A
總接通時間	< 6 ms
總中斷時間	< 3 ms
設備可靠性
EMC	IEC 61326-1, CISPR 22, FCC Subpart B of Part 15 Class A
Shock	30 g (11 ms half sine) according to IEC 60068-2-7
振動	5 g (10 Hz – 2000 Hz) according to IEC 60068-2-64
拋擲法實驗	2 drops (transport position) 0.5 m/1.6 ft IEC 60068-2-31
電源及機械數據
單相，標稱	100 ... 240 VAC
單相，允許	85 ... 264 VAC
額定電流	10 A max. at < 170 V 8 A max. at > 170 V
標稱頻率	50/60 Hz
重量	10 kg/22 lbs
尺寸	200 × 350 × 455 mm/ 7.9 × 13.8 × 17.9 in
防護等級	IP31
OMICRON ARCO 400 說明文檔
