英國SONATEST(聲納)　Rapidscan超聲快速掃描成像系統

型號：Rapidscan超聲快速掃描成像系統

品牌：英國SONATEST(聲納)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國SONATEST(聲納)

英國聲納檢測集團成立于1958年，在超聲產品無損檢測設備及附件的制造和生產都處于領先地位，英國聲納公司已在2010年由本公司和法國Sofranel所收購，英國聲納公司目前有遍布75個國家100家經銷商和代理商。英國聲納檢測集團在超聲產品無損檢測設備及附件的制造和生產都處于領先地位...[查看更多]

瀏覽過此產品的用戶最終購買了

聲納SONATEST Rapidscan超聲快速掃描成像系統由愛儀器儀表網代理，本產品是特別適合復合材料，蜂窩結構，金屬板材檢測的超聲快速掃描成像系統，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

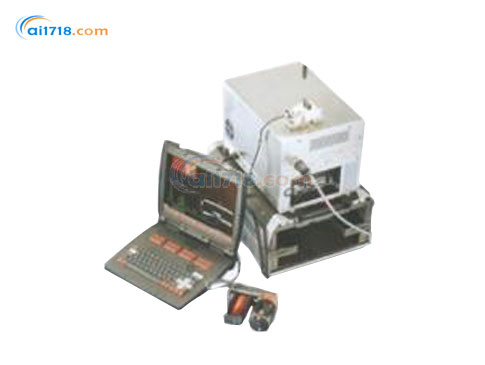

?Sonatest—NDT Souluion公司的超聲快速C掃描成像系統著眼于方便操作和生成高分辯C—掃描性能便攜式儀器。特點有：實驗快速A、B、C—掃描模式、搖控檢測、缺陷定位定量、1HM至20MHZ探頭頻率、水霧耦合陣列式滾輪探頭、全波形采集利用新穎的滾輪式探頭

?內置*多可達128個超聲波陣列晶片。快速掃描通常只用很短時間生成C—掃描圖。系統由單模塊組成，包括大功率處理器和專用超聲波硬件，配有用戶鍵盤的高清晰度顯示屏，無線遙控裝置和創新的頭戴式窺視鏡。滾輪式探頭可根據特殊要求的陣列尺寸、晶片數和傳感頻率單獨訂制

?應用在針對航空航天材料及零部件，特別適合復合材料，蜂窩結構，金屬板材檢測。已得到國外飛機生產廠批準

高速線性掃描檢測：

?為了提供寬廣覆蓋范圍和快速掃描，超聲波陣列探頭以高于30KHz的脈沖重復頻率應用可控制電子掃描密集波束，提供高速線性掃描檢測。高速脈沖調制結合快速數據采集，滿足每秒200線掃描采集率和處理率，在工作上使用背后穎滾輪式探頭，可快速移動（高于200mms—1）。檢測航空結構時1平方米面積的高分辨率掃描（0.8*0.8mm），能在2分鐘的時間內完成

顯示軟件：

?可用B掃描顯示每層分層情況，用C掃描顯示蜂窩結構或其它復雜工作的內部情況，可對缺陷定位定量

超聲陳列探頭	中心頻率		2-20MHz
	帶寬		>65%（-6 dB）
	靈敏度		基于脈沖持續時間
	晶片與晶片的距離		0.4mm-2mm（基本）
	陣列式探頭寬度		10mm-75mm（可按用戶要求修改）
	晶片數量		可達128（按陣列探頭寬度調整）
	晶片發射形式		8，16，24，32個晶片一組發射
	電線*長		10m@10MHz
	連接口		Cannon ZIF 260針
滾輪	超聲陳列式探頭在滾輪中心，滾輪內水延遲
	輪胎是專利特殊橡膠，輪胎聲速與水匹配
	并能多次重復使用不易破損
	滾輪外連接編碼器以便定位
	滾輪型式可按用戶要求調整
脈沖發生器	脈沖類型		負方波
	脈沖振幅		—70V
	脈沖寬度		25—250ns，步進0.5ns
	脈沖重復頻率		30kHz
接收器	系統帶寬		1MHz-22MHz
	接收增益		-10dB-70dB
TCG	TCG取點數量		無限
	波幅分辨率		0.3dB
	時間分辨率		12.5ns
	總校正		80dB
	斜率范圍		0-40dB/(s
數字化	采樣速率		100MHz
	動態范圍		8bits
	模擬帶寬		170MHz
	內存		2 Msamples
電子處理器	處理器		AMD2.4GHz(基本)
	硬盤		40GB(基本)
	接口		10/100基于T Ethernet
	顯示器		15＂TFT 1024*768LCD（選件可配頭窺鏡）
	鍵盤		特別鍵盤以方便操作者使用有半軟件（選件可配無線搖控器）
應用軟件	顯示模式實時A，B，C掃描，仿真A，B，C顯示（Multi模式），全波形數據采集，可隨意增加閘門數量而不需要重新掃描
	A掃描	高靈敏度掃描模式
	B掃描	高分辯率模式配合放大功能
	C掃描	可使用無限個閘門
	掃描精度	按照聲陣列探頭修改基本0.4-0.8mm
	掃描速度	175mm/s(56通道，2閘門，1000A掃描點)
其它	電源	250V/60Hz或115V/50Hz
	電源	1.5A/3A
	尺寸大小	302275422mm(寬高深)
	重量	17kg
