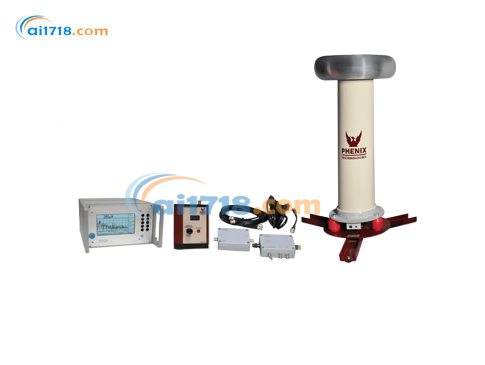

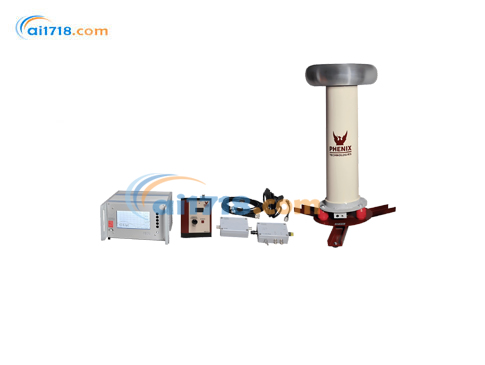

美國PHENIX PD3U 電纜局放檢測儀表網代理，頻譜分析儀、局部放電檢測儀和 RIV 計，其優點包括頻譜分析、4 通道測量能力以及可以 10 kHz 為步長在 10 kHz 至 10 MHz 范圍內調節的中心頻率。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們

PD2U 電纜局放檢測儀描述

頻譜分析儀、局部放電檢測儀和 RIV 計
其優點包括頻譜分析、4 通道測量能力以及可以 10 kHz 為步長在 10 kHz 至 10 MHz 范圍內調節的中心頻率。
緊湊的設計
便于使用
*的結果
獨立運行或電腦操作
頻譜分析
4 通道測量能力
中心頻率可在 10 kHz – 10 MHz 范圍內調整，步長為 10 kHz

局部放電測量
PD3U 型號將頻譜分析儀、局部放電檢測器和 RIV 計集成在一個儀器中。這種組合即使在背景噪聲較大的情況下（例如在非屏蔽測試區域）也能進行局部放電測量。觀察噪聲較大的局部放電信號的頻譜，用戶可以選擇干擾較小的頻帶，從而獲得更清晰的模式采集。
在 RIV 模式下，該儀器的帶寬為 9 kHz 和 270 kHz。使用 CAL3B 或 CAL3D 校準器時，范圍為 400 kHz – 1900 kHz，步長為 100 kHz。從技術上講，RIV 模式下的 4 通道單元是根據 CISPR 加權曲線的選擇性 μV 計，而重復率對讀數有很大影響。
測量符合 IEC 60270-2000、IEEEC57.12.90，RIV 測量符合 NEMA/CISPR 規定和其他相關標準。

測試應用程序
絕緣系統狀況評估
制造工廠的質量保證測試
各種應用中的常規測試

模式
規格模式
顯示輸入信號的頻譜，可選范圍高達 10 MHz。可以存儲、比較和分析當前輸入通道的三個頻譜軌跡?？勺児鈽?biāo)用于設置獲取 PD 模式的中心頻率。

示波器模式
顯示 PD 模式與相位。同步頻率范圍為 10 至 500 Hz。PD 活動可以顯示為垂直條或點。

計量模式
顯示類似于模擬計量的 PD 活動。有三種模式可用于顯示以 pC 為單位的電荷值（FAST、NORM、IEC270），還有一種模式可用于顯示以 μV 為單位的電壓值（RIV）。

HVM 模式
用于觀察測量的電壓波形。高壓表 (HVM) 顯示 SYNC 輸入端提供的電壓。輸入電壓以高分辨率采樣，一個周期顯示為示波器軌跡。可識別高壓的任何失真。屏幕自動與測量電壓同步，幅度偏轉由自動量程功能控制。

設計特點
桌面采集和顯示單元
頻譜、示波器和儀表顯示
可選帶寬 9 kHz 和 270 kHz
中心頻率可在 10 kHz – 10 MHz 范圍內調整，步長為 10 kHz
MUX4 多路復用器 4 通道測量
內部（線路 50/60 Hz）和外部同步（10-500 Hz）
自動量程功能
背光 LCD 240 x 128 點
RIV 和 PD 校準
RIV 參考輸入
自動存儲當前設置
通用串行接口（USB，*高 921 kB）
AMP IN 和 REF IN 連接器
錄制輸出

內置電壓測量
測量外部同步輸入端的電壓
顯示峰值；峰值/√2 和 RMS 值
輸入范圍 100 Vrms
輸入阻抗：1MΩ

內置 TTL 門控
觸發噪音消除
通過連接到輔助輸入的信號進行軟件控制門控
門控閾值可以手動或自動設置
包括內置對數前置放大器 RPA6

PD3U 電纜局放檢測儀規格

采集單元

參考電壓輸入 (BNC)

局部放電信號
