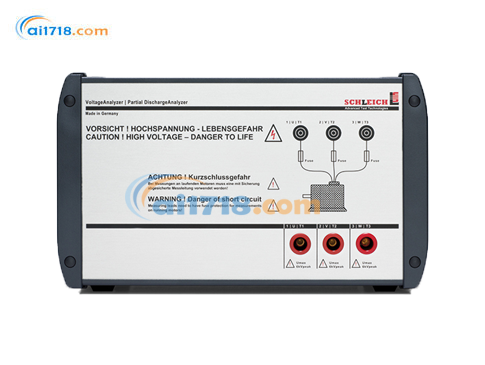

德國SCHLEICH　VoltageAnalyzer電壓分析儀

型號：VoltageAnalyzer電壓分析儀

品牌：德國SCHLEICH

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國SCHLEICH

SCHLEICH是各種電氣安全和功能技術以及電機和繞組測試儀的領先系統供應商。通過我們種類繁多的測試儀，測試系統和完整的生產線，我們能夠為幾乎所有測試任務提供解決方案。SCHLEICH于1952年成立，是一家電機修理廠，現已發展成為全球知名的電機和電機行業繞線機生產商。自80年代...[查看更多]

瀏覽過此產品的用戶最終購買了

德國SCHLEICH VoltageAnalyzer電壓分析儀，本產品頻率響應覆蓋了從直流到 MHz 范圍內的非常高脈沖頻率的范圍，使其非常適合高壓、浪涌和局部放電測量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

VoltageAnalyzer電壓分析儀產品描述

測量精度——*。

使用 VoltageAnalyzer，您可以測量任何類型的高電壓。頻率響應覆蓋了從直流到 MHz 范圍內的非常高脈沖頻率的范圍，使其非常適合高壓、浪涌和局部放電測量。
使用有源探頭，您可以測量電壓和電壓峰值發生的位置，例如B. 直接將電機安裝在電機接線板上。
這些電壓尖峰可能是由逆變器引起的；您可以在“應用程序”下找到一個示例。在浪涌電壓測試期間，峰值可能是由電源線引起的過沖引起的。
浪涌電壓和局部放電期間的電壓測量
可能會發生浪涌電壓測試儀內部測量的電壓與測試對象上的電壓不完全匹配的情況。
這是因為測試引線之間不可避免的線路電感和電容會改變到達測試對象的浪涌信號電壓曲線。沖擊脈沖越陡，差異越明顯。
到現在例如例如，為了在局部放電測試期間*測量電機端子板上實際存在的局部放電起始電壓，需要通過端子板上的有源探頭直接進行測量。
VoltageAnalyzer 正是為此目的而開發的：在進行浪涌電壓測試的相之間進行電壓測量。
為了快速測試三相電機且無需耗時重新連接，VoltageAnalyzer 有三個測量連接。它們使用*短的測量導線直接連接到測試對象的 U、V 和 W 端子。電壓分析儀中三個測量連接之間的測量點切換是全自動的，并與浪涌電壓測試同步。

與測試設備的通信
VoltageAnalyzer 與浪涌電壓測試儀有通信連接。通過此連接進行遠程控制，并將測量值傳輸?shù)嚼擞侩妷簻y試儀。
在浪涌電壓測試期間，電壓分析儀自動切換到當前正在進行測試的端子。浪涌電壓測試儀接管了該遙控器。

測量值
有源探頭自動測量以下電壓：
U峰值：*大振幅
U峰峰值：*高正幅值和負幅值之間的*大電壓
上升時間
基于超過 25 年的開發和持續優化，MTC2/MTC3 與 VoltageAnalyzer 的組合為您提供了*先進的浪涌電壓測試儀。

VoltageAnalyzer電壓分析儀產品特點
具有三相間切換功能的有源探頭
無電位電壓測量
直接在繞組處進行*的浪涌電壓測量
消除測量線上的電壓影響
*測量 PD 電壓 – PDIV、RPDIV、PDEV、RPDEV
非常適合符合 DIN EN 60034-18-41:2021 標準的測量
包括確定脈沖上升時間
確定變頻器引起的電壓峰值

VoltageAnalyzer電壓分析儀產品規格

電源
