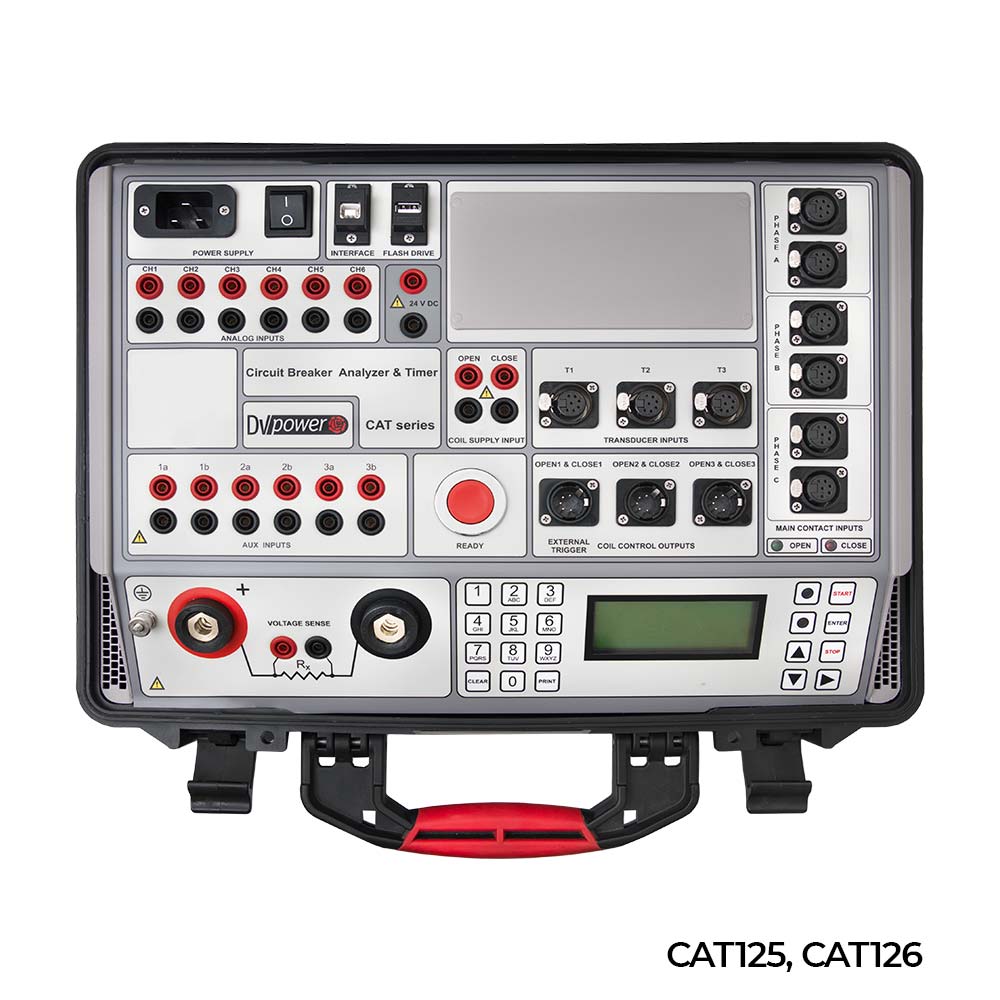

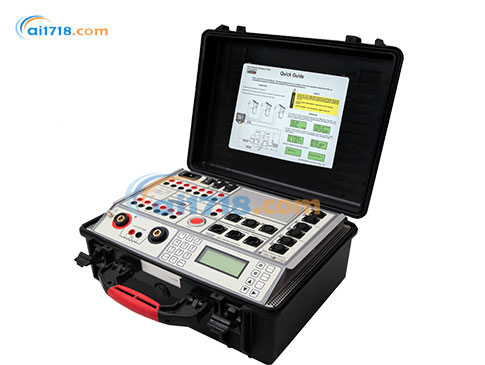

CAT125斷路器分析儀和計時器特點

電源輸入：90 - 264V AC；50Hz - 60Hz。
PC 通信接口：USB 接口，用于與 PC 進行數據傳輸和控制。
閃存驅動器：可將測試結果直接下載到 USB 存儲棒。
主觸頭輸入：用于主觸頭和預插入電阻觸頭的定時測量，以及預插入電阻的電阻測量。
模擬通道輸入：測量相關模擬信號的電壓。
電流鉗電壓輸出：為電流鉗提供 24V 電壓輸出。
線圈電源輸入：分別為分閘和合閘線圈控制提供電壓輸入。
運動傳感器輸入：測量斷路器運動部件的位移。
輔助輸入：用于干濕輔助觸頭的定時測量。
準備按鈕：使儀器準備好開始測試。
線圈控制輸出和外部觸發輸入：用于操作斷路器的分閘和合閘線圈，或?qū)崿F(xiàn)外部觸發功能。
斷路器狀態指示燈：指示斷路器的合閘或分閘位置。
微型歐姆表：內置微型歐姆表（*大直流電流 500A），用于靜態和動態接觸電阻測量（CAT64A 和 CAT124A 型號無此功能）。
字母數字鍵盤：用于輸入斷路器數據、測試數據和控制功能。
LCD 顯示屏：20 字符 ×4 行，帶背光，在強光下也能清晰可見。

運動測量
高壓斷路器觸頭系統的運動測量對評估測試對象的狀態至關重要 。三個運動傳感器通道可從 3 個線性或旋轉運動傳感器獲取數據，每個通道都可配置為連接模擬或數字傳感器 。由于通用傳感器通道的設計，用戶可連接市場上多種運動傳感器 。
通過測量可得到行程、超行程、回彈、接觸擦拭等性能值，這些值可與制造商的參考數據及之前的測量數據進行對比，以判斷斷路器是否存在潛在磨損 。平均速度是根據運動曲線上的兩個點計算得出的，上點根據斷路器的閉合位置或觸頭分離點，按長度距離或時間來定義，下點則基于上點確定，可在其下方一定距離或之前一定時間處 。*多可選擇 5 個區域來計算平均速度 。
通常用戶只能在斷路器機械連桿的可及部分安裝傳感器，即便主觸頭運動是線性的，儀器也常常記錄旋轉運動 。因此，所獲得的運動結果并不代表主觸頭的真實運動，只是對主觸頭運動部件位移的線性或非線性解釋 。DV - CB 軟件提供的傳遞函數功能可讓用戶定義線性或非線性參數，從而獲取主觸頭運動部件的實際位移值。

線圈電流測量
IEC 62271 - 100 標準指出，記錄線圈電流波形很有必要，因為它能反映線圈的狀況（如柱塞摩擦力增大、絕緣燒毀、繞組短路等）、操作機構鎖扣的情況（如摩擦力增大）以及操作機構的狀態（如通過輔助觸頭的分閘時間判斷操作機構速度是否降低） 。
當發出分閘或合閘指令時，線圈通電，電流上升產生磁場，對鐵芯柱塞施加力 。當柱塞上的力超過保持力時，柱塞開始移動，其運動會在線圈中感應出電動勢，使電流降低 。柱塞和鎖扣的組合質量繼續以較低速度移動，導致線圈電流進一步降低，直至柱塞撞擊緩沖器停止 。如果柱塞移動和撞擊緩沖器時的電流值高于規定值，且撞擊緩沖器的時間長于規定時間，可能表明柱塞和鎖扣存在摩擦 。柱塞靜止后，電流增加到飽和水平（直流電流，與線圈電阻成正比） 。若該階段電流值偏離規定值，可能意味著線圈絕緣燒毀或繞組短路 。與此同時，鎖扣解鎖操作機構，釋放儲存的能量以分閘主斷路器觸頭 。通常，經過短暫延遲后輔助觸頭分閘，切斷分閘線圈的控制電壓，線圈斷電，電流迅速降為零 。如果這一過程的時間長于規定時間，可能表明輔助觸頭故障或操作機構驅動力不足。

靜態電阻測量
內置微型歐姆表可產生高達 500A 的無紋波直流電流，并帶有自動調節的測試斜坡 。電阻測量采用知名的開爾文四點法 。通過閉合的斷路器觸頭產生直流電流，測量斷路器端子之間的電壓降，再根據歐姆定律 R = U / I 計算電阻 。
