美國MEGGER　TM1800雙接地斷路器分析系統

型號：TM1800雙接地斷路器分析系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TM1800雙接地斷路器分析系統由愛儀器儀表網代理，本產品是基于超過20年制造超過4000部斷路器分析儀的經驗而誕生的產品。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TM1800雙接地斷路器分析系統簡介：
?TM1800是斷路器維護的儀器平臺是基于超過20年制造超過4000部斷路器分析儀的經驗而誕生的產品；
?模塊化的設計讓TM1800可通過設置測量*電力所有不同的斷路器。

TM1800雙接地斷路器分析系統特點：
?模塊化設計—TM1800提供9個用戶自定義的不同模塊
?TM1800內置電腦裝有CABA軟件—預設的斷路器測試計劃(樣板)提供*測試，可現場查看測量結果并分析
?使用DCM模式進行雙接地測試—斷路器兩邊接地提供更佳的安全特性
?快捷容易的測試—選擇-連接-檢測工作流程及*人機界面
?圖形的結果可幫助用戶快速分析結果—動作時刻、運動測量及線圈電流
?USB和以太網通信接口—可快速備份，局域網連接及連接打印機

?CABA Win—更先進的數據分析、數據庫接口軟件和常用的測試數據存檔

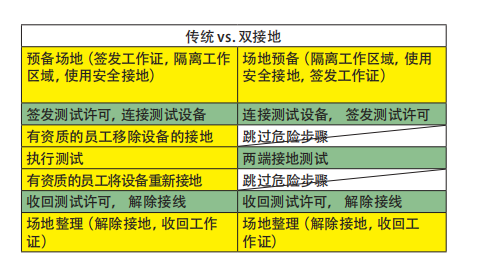

兩端接地測試
電力市場化改變了電力公司、開關設備擁有者以及電
力服務公司的商業環境。市場化直接導致了對運行、
維護和服務效率的強調。業務的國際化帶來了新的挑
戰：國際化公司巨大的投入使他們對健康、安全和環
保方面有更嚴格的要求。經驗表明，隨著開關設備越
來越不可或缺，其測試維護周期變得越來越短。
安全性
電網運營商和服務公司需要保持和發展各自行業的安
全運行記錄。許多國際機構包括IEEE®和IEC®，*
安全機構和工會對安全的重視日益增加。隨著電網的
市場化，機構頒布了一些需要執行的安全規程，并且
現存的規則也更為嚴格地被要求執行。保持一個良好
的安全記錄在吸引投資者和客戶方面已經成為一項重
要指標。

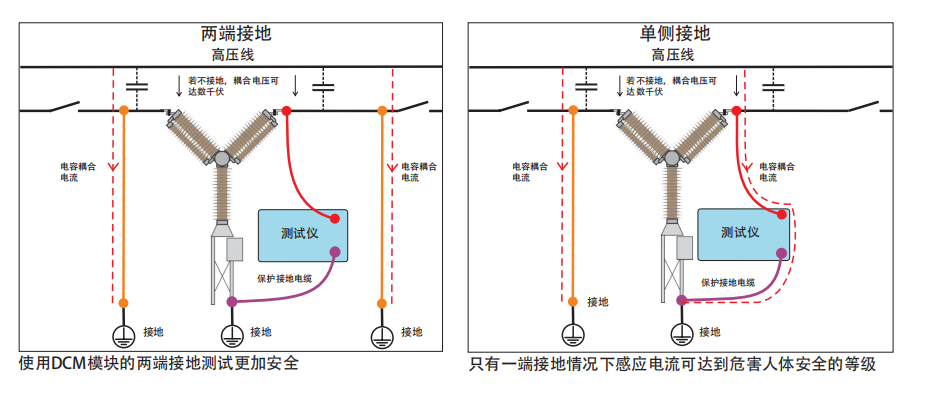

在所有變電站中，所有與高壓導體并行的導體都會通
過電容性耦合感應出有害或致命的電流。通過將被測
試品的兩端接地，可將有害電流引入大地，從而為測
試人員提供了一個安全的區域，詳見下圖。
兩端接地
斷路器測試中保證安全的*佳方式*是保持斷路器兩
端同時接地。這也可以使測試更加簡單和快速。測試
人員在變電站中停留的時間應盡量短，并將精力集中
于測試而不是設備。
兩端接地測試方式 DualGround? 可用于所有斷路器
的所有測試。

TM1800 – 結構

TM1800基本單元 CG-19090
斷路器測試案例
不能進行測試。需要與其它模塊
配合使用

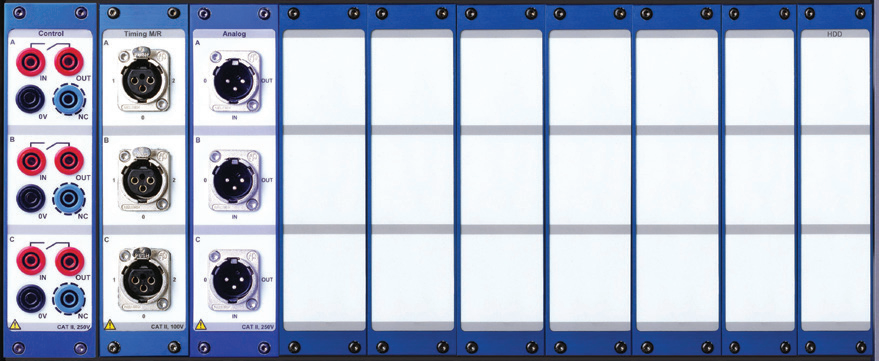

TM1800標準版
斷路器測試案例 CG-19290
一種操作機構
每相兩斷口
一組行程

TM1800標準版﹣兩端接地款 CG-19292
斷路器測試案例
斷路器兩端接地測試
﹣ 一種操作機構
﹣ 每相兩斷口
﹣ 一組行程

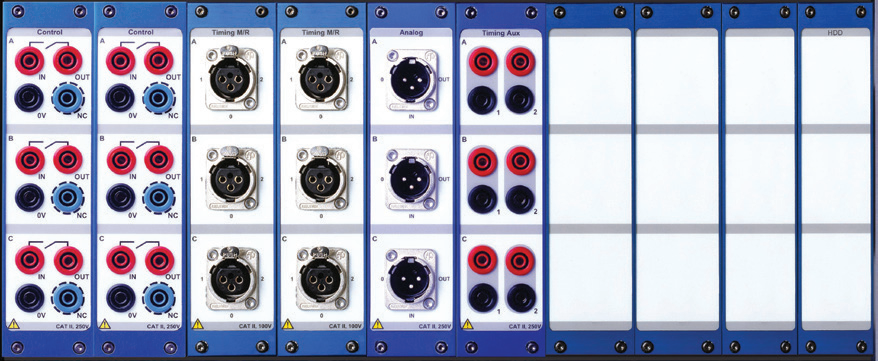

TM1800專家版 CG-19294
斷路器測試案例
三種操作機構
6個輔助觸頭，6個線圈電流，
6個變電站電池電壓
每相四個斷口
6個獨立輔助觸頭

TM1800專家版﹣兩端接地款 CG-19296
斷路器測試案例
斷路器兩端接地測試
﹣ 三種操作機構
﹣ 6個輔助觸點，6個線圈電流，
6個變電站電池電壓
﹣ 每相四斷口
﹣ 三組行程
﹣ 6個獨立輔助觸頭

應用場合	儀器可在高壓變電站和工業環境下使用
操作溫度	-20°C 到 +50°C
儲藏和運輸溫度	-40°C 到 +70°C
濕度	- 5% – 95% RH，不結露
CE標識
EMC	2004/108/EC
LVD	2006/95/EC
常規
電源電壓	100 – 240 V AC, 50 / 60 Hz
功率	（*大） 250 VA
大小	515×173×452mm
重量	11.5kg
跳閘信號輸入
電壓模式
輸入范圍	0 – 250 V AC / DC
閥值	用戶軟件自定義，步長 1V
接觸模式
開路電壓	35 V DC ±15%
短路電流	10 – 40 mA
閥值	1 – 2 k?
跳閘信號輸出
脈沖持續時間	1-999 ms，用戶可自定義，步長1 ms
電壓模式
開路電壓	12 V DC ±10%
*大短路電流	1.5 A
*大開關電流	12 V 0.5 A，阻性負
通信接口
USB	2.0 版通用總線
以太網	100 base-Tx 快速以太網
人機接口
CABA Local	斷路器分析軟件
可選語言	英語，法語，德語，西班牙語，瑞典語。提供翻譯套件
顯示器	SVGA，24位800×600分辨率，32 MB SDRAM
對角尺寸	21 cm (8”)
鍵盤	屏幕鍵盤
