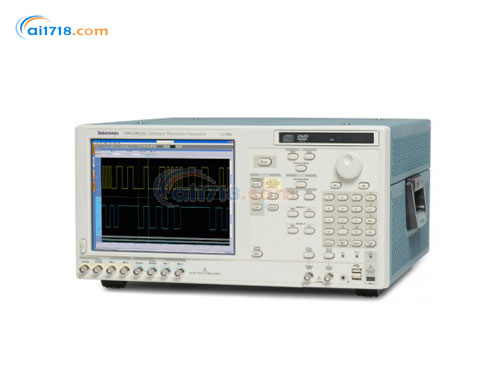

美國TEKTRONIX（泰克） AWG5000波形發生器由愛儀器儀表網代理，本產品是可方便地創建極其復雜的波形來更真實模擬真實環境的波形發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?AWG5000 系列任意波形發生器具有14位垂直分辨率
?*高 1.2 GS/s，4 個模擬和 32 個數字通道輸出，是各種混合信號生成的理想解決方案
?AWG5000 系列提供模擬和數字輸出性能的獨特組合，通過一臺儀器即可生成模擬和數字IQ以及IF信號
?增加了*定序和動態轉跳功能，可方便地創建極其復雜的波形來更真實模擬真實環境
?用一臺能夠生成模擬、數字和混合信號的靈活信號發生器代替多臺儀器，節能成本和工作臺上空間
?一體化簡化了測試設置，降低了不確定性，更容易用于多信號發生
?通過創建高分辨率的理想、失真或帶有毛刺和其他信號損傷的“真實”信號，方便地為設備進行加壓測試
?生成很長的復雜波形
?實時定序可創建無限波形循環、轉跳和條件分枝，實現更長的碼型長度發生，適用于復制真實行為
?動態轉跳功能可創建能夠響應外部變化環境的復雜波形序列
?為標準和自定義應用快速創建數字調制的 IQ 和 IF 信號，支持多種調制類型
?通過 LAN 和 USB 端口無縫集成到網絡中
?通過內置的 DVD、可移動硬盤和前面板上的 USB 端口方便地保存數據

產品特點：
?480MHz 載波頻率，高動態范圍RF 信號
?調制帶寬高達180MHz 的高動態范圍IF 信號
?180MHz 調制帶寬下SFDR 為-58dBc
?*的帶4 個通道的獨立AWG，簡化測試設置，降低不確定性。
?RFXpress 軟件使得能快速創建數字調制及雷達信號
?波形序列和子序列
?能創建無限循環、條狀、跳轉和條件分支
?能復現實際環境的信號行為
?動態跳轉能力
?能創建可對外部環境變化作出反應的復雜波形
?2 個或4 個差分/ 單端輸出提供了測試靈活性
?多達8 個標記輸出是系統同步的理想配置
?28 位數字輸出通道可創建高精度數字信號
?深存儲器支持創建長而復雜的波形序列
?回放示波器和實時頻譜分析儀捕獲的信號，模擬實際環境
?分辨率達800ps 的邊沿時間位移控制
?8,000 個步長的實時序列可創建極大的波形循環、跳轉和條件分支
?易學易用，縮短測試時間
?臺式機，使用方便
?集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN
?和USB 端口

產品應用：
?高分辨率無線通信和電子防御系統
?教育和研究
?ADC/DAC 測試
?混合信號設計和測試：
?生成實際環境信號、理想信號或失真信號－包括所有毛刺、異常事件和損傷
?大規模測試系統的系統同步和定時控制

特點	AWG5014C	AWG5012C	AWG5002C
輸出通道數	4 個通道	2 個通道
輸出連接器	差分，BNC(前面板)
輸出抗組	50 ?
波形長度	標準配置 – 達 16M 點擴展內存 – 達 32M 點
波形數量	1~ 16,200
序列長度/ 計數器	1 ~ 16,000 步 1 ~ 65,536 計數
運行模式
連續運行	循環輸出波形。如果定義了一個序列，可以使用序列順序和重復功能。
觸發運行	只在收到內部觸發、外部觸發、編程(GPIB、LAN)觸發或手動觸發時輸出波形一次
選通運行	在選通為真設時開始輸出波形，在選通為假設時復位到起始位置
序列	根據所選序列定義輸出波形
跳轉	同步和異步
采樣時鐘
分辨率	8 位有效數字
精度	±(1ppm+ 老化)以內 老化：± 1ppm/ 年以內
內部觸發發生器
范圍	1.0 μs to 10.0 s
分辨率	3位有效數字, *小0.1 μs
輸出偏移控制
范圍	–5 ns ~ 5 ns
分辨率	1 ps
精度	5 ps
輸出頻率特點
有效頻率輸出	Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。”
Fmaximum	480 MHz		240 MHz
Fmaximum(典型值)	540 MHz		275 MHz
有效頻率切換時間	*小頻率切換時間(從選定頻率F1切換到F2)通過“1/Fmaximum”確定
標準配置
Ts	2.1 ns		4.2 ns
Ts (典型值)	1.8 ns		3.7 ns
調制帶寬	調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB
調制帶寬(-1dB)(典型值)	正常輸出：可達130MHz 直接輸出：可達180MHz		正常輸出：可達100MHz 直接輸出：可達130MHz
調制帶寬(-3dB)(典型值)	正常輸出：可達230MHz 直接輸出：可達300MHz		正常輸出：可達180MHz 直接輸出：可達230MHz
輸出幅度特點
幅度	按單端輸出值測量振幅電平使用差動(兩端)輸出值時，振幅電平將高3dBm
范圍	正常輸出: –30 dBm to 17 dBm 直接輸出: –30 dBm to 0 dBm
分辨率	0.01 dB
精度	0dBm 電平時，無偏置，± 0.3dB
輸出平坦度	針對特點Sin(x)/x 滾降進行了數學修正，未通過外部校準法進行修正
平坦度 (典型值)	±1.0 dB, from 10 MHz to 480 MHz
數字數據輸出(選項03)
輸出數量	通道1 和通道2 上14 位輸出(總共28 個)
輸出連接器	SMB(后面板)，單端
輸出抗阻	50 ?
數字數據輸出電平(至50Ω)
窗口	–1.0 V to 2.7 V
幅度	0.1 Vp-p to 3.7 Vp-p
分辨率	10 mV
精度	±(設定值的10%+120mV)
電流 (*大值)	每個通道± 54mA
上升/ 下降時間(20% ~80%)	300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V)
與標記間的延遲	–41 ns to –82 ns
輸出間時延	<400 ps
標記輸出
輸出通道數	總計：8 個(每條通道2 個)	總計：4 個(每條通道2 個)
輸出模式	單端
連接器	BNC(前面板)
阻抗	50 ?
電平(至50Ω)	差分輸出(+)~(-)間測得的振幅電平對單端輸出而言，振幅電平將為以下電壓電平的二分之一
窗口	–2.0 V ~ 5.4 V
幅度	0.2 Vp-p ~ 7.4 Vp-p
分辨率	10 mV
精度	±(設定值的10%+120mV)
上升/ 下降時間 (20% to 80%)	300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0.0 V)
定時偏移
范圍	0 ~ 1000 ps
分辨率	50 ps
延遲控制
范圍	0 ~ 300 ps
分辨率	1 ps
精度	±(設定值的5%+50ps)
抖動
隨機RMS(典型值)	5 ps
總峰峰值(典型值)	80 ps (215 – 1 PN 型＠ 10–12 BER)
10 MHz 參考輸出
幅度	1.2 Vp-p至50Ω，*大2.5V，開
連接器	BNC (后面板)
阻抗	50 ?, AC 耦合
時鐘輸出 (VCO)
范圍	600 MHz, 1.2 GHz
幅度	0.4 Vp-p至50Ω 接地
連接器	BNC (后面板)
阻抗	50 ?, AC 耦合
DC 輸出
數量	4個，獨立控制
范圍	–3.0 V ~ 5.0 V
分辨率	10 mV
精度	±(設定值的3%+120mV)
連接器	2×4 針式連接 (前面板)
電流 (*大值)	±100 mA
輔助輸出
觸發/ 選通輸入
極性	正或負
范圍	50 ?: ±5 V 1 k?: ±10 V
抖動 (典型值)	2.0 ns ~ 4.5 ns
連接器	BNC (前面板)
阻抗	50 ?, 1 k?
門限
電平	–5.0 V ~ 5.0 V
分辨率	0.1 V
觸發到輸出不確定性
異步 (典型值)	內部/ 外部時鐘和觸發定時之間：2.0ns~4.5ns
觸發模式
*小脈沖寬度	20 ns
觸發抑制	160 × 采樣周期 – 200 ns
輸出延遲	48 × 采樣周期 + 500 ns
選通模式
*小脈沖寬度	1024 × 采樣周期 + 10 ns
輸出延遲	240 × 采樣周期 + 500 ns
事件輸入
極性	正或負
范圍	50 ?: ±5 V 1 k?: ±10 V
連接器	BNC (前面板)
阻抗	50 ?, 1 k?
門限
電平	–5.0 V to 5.0 V
分辨率	0.1 V
序列模式
*小脈沖寬度	20 ns
事件抑制	200 × 采樣周期 + 500 ns
輸出延遲	260 × 采樣周期 + 300ns(跳轉定時：異步跳轉)
外部時鐘輸入
輸入電壓范圍	0.2 Vp-p ~ 0.8 Vp-p, –10 dBm ~ 2 dBm
頻率范圍	600 MHz to 1.2 GHz (可以接受的頻率漂移是± 5%)
時鐘分頻器	1/1, 1/2, 1/4...1/256
連接器	SMA (后面板)
阻抗	50 ?, AC 耦合
固定參考時鐘輸入
輸入電壓范圍	0.2 Vp-p ~ 3.0 Vp-p, –10 dBm ~ 14 dBm
頻率范圍	10 MHz, 20 MHz, 100MHz(± 0.1% 范圍內)
連接器	BNC (后面板)
阻抗	50 ?, AC 耦合
相鎖輸入
輸入電壓范圍	0.2 Vp-p ~ 3.0 Vp-p, –10 dBm ~ 14 dBm
頻率范圍	5 MHz to 600 MHz (可以接受的頻率漂移是± 0.1%)
倍乘率	1 ~ 240
連接器	BNC (后面板)
阻抗	50 ?, AC 耦合
附加信號輸入
輸入電壓范圍	±1.0 V
DC 增益	1
帶寬	DC to 100 MHz (–3 dB)
連接器	BNC (后面板)
阻抗	50 ?, AC 耦合

型號	模擬通道	模擬帶寬	數字通道	輸出頻率	記錄長度	最大采樣率	垂直分辨率
AWG5002C	2	最高 230 MHz	28	240 MHz	每通道 16M 點（32M 可選）	600 MS/s	14 位
AWG5012C	2	最高 300 MHz	28	480 MHz	每通道 16M 點（32M 可選）	1.2 GS/s	14 位
AWG5014C	4	最高 300 MHz		480 MHz	每通道 16M 點（32M 可選）	1.2 GS/s	14 位
