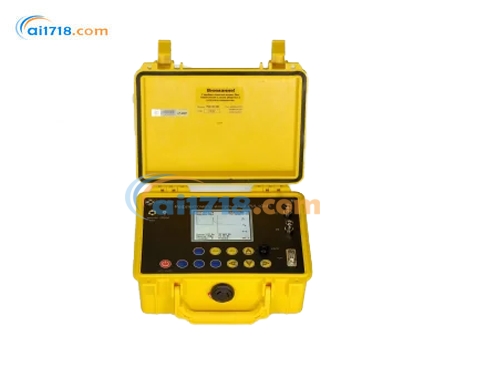

俄羅斯ERSTED　RI-10M1電纜故障定位儀

型號：RI-10M1電纜故障定位儀

品牌：俄羅斯ERSTED

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

俄羅斯ERSTED

ERSTED公司成立于1992年，位于圣彼得堡，專門從事能源和通信有線網絡損壞的設備和系統的開發和制造。該公司的主要產品是脈沖反射計和基于它們的連續監測系統。時域反射儀（TDR）是一種使用雷達原理的電纜設備。向電纜線提供短探針脈沖，其通過電纜傳播部分或完全從波阻的不均勻性反射并返...[查看更多]

瀏覽過此產品的用戶最終購買了

俄羅斯ERSTED RI-10M1電纜故障定位儀由愛儀器儀表網代理，本產品用于確定電纜線路異常和損壞的性質和位置（開路、短路、潮濕/腐蝕的接頭、電纜進水、負載線圈、橋接分接頭、未知接頭、分裂和重新分裂、捕獲間歇性故障等），現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR RI-10M1 電纜故障定位儀

TDR RI - 10M1 是一款由俄羅斯 ERSTED AO 公司生產的電纜故障定位儀，主要用于確定電纜線路中各類不規則和損壞的性質及位置，可檢測如開路、短路、潮濕或腐蝕的接頭、電纜中的水分、負載線圈、橋接抽頭、未知接頭、分裂和重新分裂等故障。它是一款緊湊型設備，適用于平衡和不平衡電纜的測量，可應用于多種電纜類型，包括電信電纜、信號和控制電纜、電力電纜、架空電纜、計算機網絡電纜、電視和無線電電纜等，還可在電纜生產、存儲和貿易過程中用于確定電纜長度。

功能特點

功能全面：具備多種測量功能，可測量電纜長度、到阻抗不連續點或損壞處的距離、線路的速度因子（在已知電纜長度的情況下），還能判斷故障的性質，滿足電纜檢測和維護的多方面需求。
測量精度高：測量距離范圍為 0 - 50000m（對應時間延遲 0 - 500μs），設有多個子量程以提高測量精度。儀器測量誤差根據子量程在 0.04% - 0.4% 之間（在 v/2 = 100m/μs 時，誤差*大可達 0.5m ），有效采樣率為 200MHz，能夠較為*地定位故障位置。
適配性強：阻抗匹配范圍從 25Ω 到 600Ω ，可適應不同類型電纜的特性。支持的 V/2 范圍為 50.0m/μs …149.9m/μs（步長 0.1m/μs），PF 范圍為 1.00…1.50（步長 0.01），能滿足多種電纜測量場景。
操作便捷：采用 3.8 英寸（320×240 像素）單色顯示屏，方便查看測量數據。配備 RS - 232 計算機接口，便于與計算機進行數據傳輸和交互。內置 Li - Ion 電池（7.4V 1.9A*h），電池供電下連續工作時間至少 8 小時，使用交流適配器時可無限時連續工作。整體尺寸為 110×230×190mm，重量不超過 2.0kg（含電池），便于攜帶至不同工作現場使用。
配件豐富：交付內容包括電纜故障定位儀主機、12V 交流適配器、兩根 1.0m 長的 75Ω 連接電纜（BNC.M - “鱷魚夾”）、用戶手冊、軟件 CD - ROM、配件袋，還可選配電壓保護單元 UP - 1（*高 380V）和 RS232 - USB 適配器，方便用戶根據實際需求進行擴展和使用。

應用領域

TDR-10M2 用于監控以下類型電纜的鋪設和運行：

電信電纜
信號和控制電纜
電力電纜
架空電纜線路
計算機網絡
電視和無線電電纜線路
在生產、存儲和貿易中確定電纜長度

技術規格

測量規格	參數
測距范圍（時延）	0 至 50000 米（0 至 500 微秒）
子量程（時延）	0 – 125 米（0 – 1.25 微秒）；0 – 250 米（0 – 2.5 微秒）；0 – 500 米（0 – 5 微秒）；0 – 1000 米（0 – 10 微秒）；0 – 2500 米（0 – 25 微秒）；0 – 5000 米（0 – 50 微秒）；0 – 12500 米（0 – 125 微秒）；0 – 25000 米（0 – 250 微秒）；0 – 50000 米（0 – 500 微秒）
測距儀器誤差	0.04% 至 0.4%（取決于子量程，在 v/2=100 米 / 微秒時誤差*大 0.5 米，具體取決于子量程）
有效采樣率	200 兆赫茲
阻抗匹配范圍	25 歐姆至 600 歐姆
脈沖寬度	10 納秒至 50 微秒
脈沖幅度	匹配負載時 10 伏
靈敏度	1 毫伏（80 分貝）
V/2 范圍	50.0 米 / 微秒 …149.9 米 / 微秒（步長 0.1 米 / 微秒）
PF 范圍	1.00…1.50（步長 0.01）
模式	TDR 串?dāng)_檢測

顯示	單色 3.8 英寸（320×240 像素）
內存	100 個波形
計算機接口	RS-232
電源	鋰離子電池 7.4V 1.9 安時
電池續航時間	至少 8 小時
通過交流適配器連續工作時間	無限
外形尺寸	110×230×190 毫米
工作溫度范圍	-20°C 至 +40°C
設備含電池重量	不超過 2.0 千克

交付內容

項目名稱	數量
TDR RI-10M1 電纜故障定位儀	1 臺
12V 交流適配器	1 個
75 歐姆連接電纜（1.0 米，BNC.M - 鱷魚夾）	2 根
用戶手冊	1 本
軟件 CD-ROM	1 張
配件袋	1 個
電壓保護單元 UP-1（*高 380V，可選）	1 個
RS232-USB 適配器（可選）	1 個

RI-10M1產品規格

測量規格	參數
測距范圍（時延）	0 至 50000 米（0 至 500 微秒）
子量程（時延）	0 – 125 米（0 – 1.25 微秒）；0 – 250 米（0 – 2.5 微秒）；0 – 500 米（0 – 5 微秒）；0 – 1000 米（0 – 10 微秒）；0 – 2500 米（0 – 25 微秒）；0 – 5000 米（0 – 50 微秒）；0 – 12500 米（0 – 125 微秒）；0 – 25000 米（0 – 250 微秒）；0 – 50000 米（0 – 500 微秒）
測距儀器誤差	0.04% 至 0.4%（取決于子量程，在 v/2=100 米 / 微秒時誤差*大 0.5 米，具體取決于子量程）
有效采樣率	200 兆赫茲
阻抗匹配范圍	25 歐姆至 600 歐姆
脈沖寬度	10 納秒至 50 微秒
脈沖幅度	匹配負載時 10 伏
靈敏度	1 毫伏（80 分貝）
V/2 范圍	50.0 米 / 微秒 …149.9 米 / 微秒（步長 0.1 米 / 微秒）
PF 范圍	1.00…1.50（步長 0.01）
模式	TDR 串?dāng)_檢測

顯示	單色 3.8 英寸（320×240 像素）
內存	100 個波形
計算機接口	RS-232
電源	鋰離子電池 7.4V 1.9 安時
電池續航時間	至少 8 小時
通過交流適配器連續工作時間	無限
外形尺寸	110×230×190 毫米
工作溫度范圍	-20°C 至 +40°C
設備含電池重量	不超過 2.0 千克
