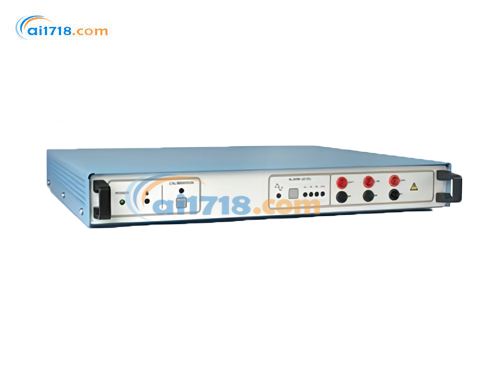

美國MEGGER　CA30電流放大器

型號：CA30電流放大器

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

CMS 356電壓和電流放大器

美國megger CA30電流放大器由愛儀器儀表網代理，CA30是一個３路電流放大器，它的開關電源能提供3 x 35 A電流。直流耦合設計適合非周期電流的產生。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CA30電流放大器介紹

CA30是一個３路電流放大器，它的開關電源能提供3 x 35 A電流。
直流耦合設計適合非周期電流的產生。
與FREJA 300使用時CA30可增加FREJA的電流輸出至3 x 35 A或至1 x 100 A，也可于低電流增加輸出電壓，例如當測試電磁繼電器時。

CA30電流放大器特點

高輸出電壓
申請技術
與FREJA 300結合以增強測試功率和測試能力

訂購信息
Item	Art.No.
CA30	CA-29000
CA30
Including software FREJA Win and soft transport
case	CA-29090
CA30
Including software FREJA Win and hard transport
case	CA-29091

CA30描述

CA30 是一款 3 通道電流放大器，配備開關模式電源，能夠提供高達 3×35 A 的電流輸出。其直流耦合設計使其適用于非周期電流生成。與 FREJA 300 配合使用時，CA30 可將 FREJA 的電流輸出提升至 3×35 A 或 1×100 A，還能在低電流時提高輸出電壓，例如在測試機電式繼電器時。

CA30 是一款具有浮動輸入的差分放大器。這種差分放大器設計使得即使輸入和輸出之間的接地系統存在微小電壓差，CA30 也能正常工作。每個通道的*大輸出功率為 250 VA，*大順從電壓為 50 VRMS。該放大器在每通道電流輸出為 5 A 時，可產生 50 VRMS 的電壓。

CA30 與 FREJA 配合使用時，可生成六路電流，這在測試差動繼電器時非常方便。更多信息請參考 FREJA 306 數據手冊。

CA30規格

除非另有說明，否則規格參數在輸入電壓為 100-240 V、環境溫度為 + 25°C（77°F）、生成頻率為 50/60 Hz 的條件下有效。規格如有變更，恕不另行通知。

環境參數	詳情
應用領域	適用于高壓變電站和工業環境
工作溫度	0°C 至 + 50°C（32°F 至 + 122°F）
存儲和運輸溫度	-40°C 至 + 70°C（-40°F 至 + 158°F）
濕度	5%-95% RH，無冷凝
工作海拔	3000 m；在 2000 m 以下可全負載運行；在海拔 > 2000 m 時需降額使用
CE 認證	符合以下指令：
EMC	2004/108/EC
LVD	2006/95/EC

電氣規格	詳情
電源電壓	100-240 V AC，50-60 Hz
*大功耗	1500 VA
尺寸（儀器）	446×55×395 mm（17.6 英寸 ×2.2 英寸 ×15.6 英寸）
運輸箱尺寸	535×140×520 mm（21 英寸 ×5.5 英寸 ×20.5 英寸）
重量（儀器）	7.9 kg（17.4 磅）
運輸箱重量	5.1 kg（11.2 磅）
控制輸入
控制電壓	0-6 Vrms SELV，需連接至符合 IEC/EN 61010-1 標準的輸出端
監控輸出
監控電壓	0-6 Vrms SELV，需連接至符合 IEC/EN 61010-1 標準的輸入端
電流輸出
電壓瞬態抗擾度	2500 V 瞬態電平（至機箱），工作電壓電平 255 V
工作電壓	255 V，不可在帶電電路上使用

應用參數	詳情
三相交流（每相）	250 VA（5 A
單相交流（3 通道并聯）	750 VA（15 A
三通道直流	3×±20 A
順從電壓	50 Vrms
時間限制	連續輸出：3×20 A，150 VA（*大）；重復 0.5 秒導通、1 秒關斷：3×35 A
分辨率	1.7 mA
典型不準確度	當 0.5 A
相位精度誤差	<±0.2°
失真（THD+N）	典型值 < 0.4%（在 25 A、125 VA 時）

訂購信息

產品	產品編號
CA30	CA-29000
CA30（含 FREJA Win 軟件和軟質運輸箱）	CA-29090
CA30（含 FREJA Win 軟件和硬質運輸箱）	CA-29091

CA30電流放大器
用途	該儀器擬用于高壓變電站和工業環境
溫度	操作：0°C to +50°C (32°F to +122°F) 存儲/運輸：-40°C to +70°C (-40°F to +158°F)
濕度	5%-95%RH，不冷凝
海拔高度（運行）	3000m 全占空比，*高可達2000米。基于高度>2000 m的內部超溫保護的占空比限制。
電源電壓	100 – 240 V AC, 50–60 Hz
功率	1500 VA (max)
尺寸	儀器：446 x 55 x 395 mm (17.6” x 2.2” x 15.6”) 箱體：535 x 140 x 520 mm (21” x 5.5” x 20.5”)
重量	儀器：7.9kg 箱體：5.1kg
CA30電流放大器說明文檔
