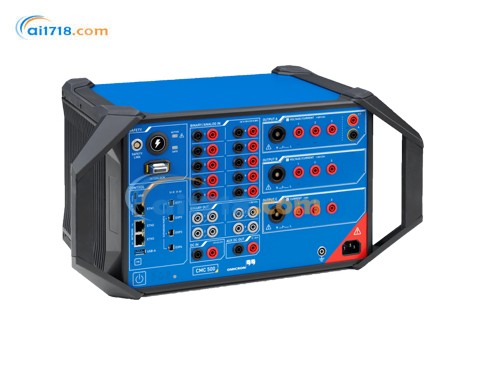

奧地利OMICRON　CMC 500模塊化多相繼電保護測試系統

型號：CMC 500模塊化多相繼電保護測試系統

品牌：奧地利OMICRON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利OMICRON

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。在對電力變壓器進行狀態評估的過程中，測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去，這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利OMICRON CMC 500模塊化多相繼電保護測試系統由愛儀器儀表網代理，本產品可根據繼電器設置（基于參數的測試）以及通過模擬真實網絡事件（基于系統的測試）根據整個保護系統的正確運行情況進行保護測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CMC500概述
本部分包含 CMC 500 的完整規格，描述了設備在不同操作和環境條件下的性能。本章所述值分為以下兩類：

保證規格：在生產過程中對每臺測試設備進行驗證或通過設計定義，并在規定時間內有效。
典型規格：在型式試驗中由校準專家在特定條件下確定。

所有保證規格在第 3 頁 “規格條件” 所述條件下運行時，置信水平為 99%。考慮到組件漂移，大多數指定值的保證期為 1 年和 2 年。若未特別說明，指定值默認保證 2 年，自校準和一致性證書簽發之日起計算。典型規格在生產過程中不進行測試，因此不提供保證。如需了解如何解讀規格的計算示例，請參見第 38 頁 “計算示例” 部分。

CMC500規格條件
除非另有說明，本部分規格適用于 CMC 500 的端子，并在以下條件下有效：

預熱時間：15 分鐘
溫度：23 ± 5°C
相對濕度：20% 至 90%
定期校準：至少每 2 年一次

CMC500校準和調整條件

存儲：在 23 ± 5°C、濕度 40% 至 60% 的環境下存放 24 小時。
預熱時間：30 分鐘。
溫度：23 ± 2°C。
相對濕度：40% 至 60%。
其他條件：針對每個功能元件定義的附加條件（例如模擬輸出模塊的校準負載）。

CMC500 系統時鐘精度

CMC 500 生成或測量的所有信號均參考一個公共內部時基，其規格如下：

特性	規格
時鐘性能	Stratum 3 級（ANSI/T1.101-1987）
長期頻率漂移	24 小時：< ±0.37 ppm（±0.000037%） 20 年：< ±4.60 ppm（±0.00046%）
溫度范圍頻率漂移	< ±0.28 ppm（±0.000028%）
信號生成頻率分辨率	< 5 μHz

CMC500 同步

系統時鐘同步

通過將系統時鐘與外部時基同步，系統時鐘精度可提升至外部時基的水平。同步系統時鐘還可在系統中提供*時間，用于標記測量結果、同時啟動分布式測試以及生成和測量同步相量。

以下規格符合 IEEE 1588-2008 (v2)，并基于內部時基。對于輸出和輸入的*時間精度，需額外考慮相應通道的固有誤差。

特性	規格
偏移（UTC）	誤差 < ±1 μs
牽引范圍	±100 ppm（±0.01%）
支持的配置文件	IEEE C37.238

CMC500模擬輸出模塊 U、S 和 V

本章包含多個模塊的規格。以下表格顯示了支持的配置：

配置	U	S	V
電流
L-N / L4-N4	4 × 30 A	–	–
L-N	3 × 30 A	–
L4-N4	1 × 30 A
LLL-N	1 × 90 A（高幅值）	–
L-L	1 × 30 A（高功率）	–
電壓
L-N / L4-N4	4 × 300 V	–
L-N	3 × 300 V
LLL-N	1 × 300 V（高功率）
L-L	2 × 600 V（高幅值）	–
L-L	1 × 600 V（高幅值）
混合配置
L-N / L4-N4	3 × 300 V / 1 × 30 A	–
L-N / L4-N4	3 × 30 A / 1 × 300 V	–	–

CMC500通用規格

特性	規格
量程	范圍 I：0 … 1.25 A 范圍 II：0 … 6 A 范圍 III：0 … 30 A
保護功能	具備過載和過熱保護
頻率范圍1	0 … 5 kHz
配置
L-N / L4-N4	4 × 30 A
LLL-N（并聯）	1 × 90 A（高幅值）
L-L（串聯）	1 × 30 A（高功率）
*大順從電壓（RMS）	20 V
每通道分辨率（DC）
1.25 A 量程	< 20 μA
6 A 量程	< 100 μA
30 A 量程	< 500 μA

CMC500產品規格

特性	規格
量程	范圍 I：0 … 1.25 A 范圍 II：0 … 6 A 范圍 III：0 … 30 A
保護功能	具備過載和過熱保護
頻率范圍1	0 … 5 kHz
配置
L-N / L4-N4	4 × 30 A
LLL-N（并聯）	1 × 90 A（高幅值）
L-L（串聯）	1 × 30 A（高功率）
*大順從電壓（RMS）	20 V
每通道分辨率（DC）
1.25 A 量程	< 20 μA
6 A 量程	< 100 μA
30 A 量程	< 500 μA
CMC500參數文檔
