西班牙SMC　UNO繼電器測試系統

型號：UNO繼電器測試系統

品牌：西班牙SMC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙SMC

我們是一家領先的公司，設計、制造和銷售一系列用于電氣測試的電子產品和解決方案，主要在保護繼電器領域以及變電站、發電廠和能源系統中調試和維護相關的測試和測量設備。 30多年來，SMC一直在開發和生產自己的產品，以更高的設計和服務質量，來滿足全球客戶和用戶的需求。質量是公司在各...[查看更多]

瀏覽過此產品的用戶最終購買了

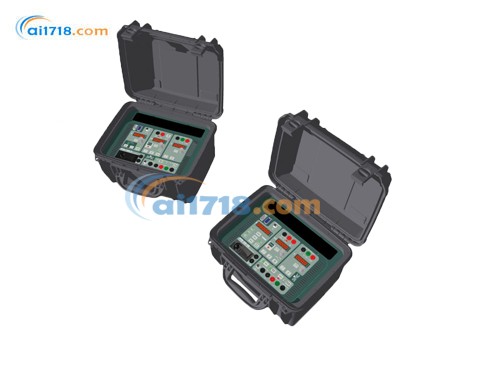

西班牙SMC UNO繼電器測試系統由愛儀器儀表網代理，本產品是一種全面的便攜式單相測試系統，能夠測試所有類型的單相保護繼電器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

UNO描述

UNO 具有高功率輸出，系統極其緊湊而堅固，具有極高的功率重量比。該設計采用了*新的現代數字微處理器技術，在功率、精度、低失真和動態能力方面實現了*的輸出特性。這種高科技解決方案無需額外的配件即可測試繼電器測試所需的許多不同功能。

該系統由 2 個獨立單元組成，每個單元具有獨立的輸出通道。每個輸出通道都可以從電壓轉換為電流（在電壓單元中），或從電流轉換為電壓（在電流單元中）。每個輸出都受振幅和相位角控制，可以“鏈接”到主從協調序列中，具有模擬斜坡和動態變化。所有輸出信號均由 IGM（智能發電機模塊）以數字方式生成、放大和內部控制，IGM 可解釋從前面板收到的命令，以產生高度準確、穩定、低失真且獨立于電壓供應的輸出。

該系統還允許選擇連接到計算機，以便自動測試繼電器或使用 Windows 兼容軟件控制設備。甚至設備的調整和校準也可通過隨設備提供的封閉式校準軟件輕松實現，該軟件無需任何硬件干預即可校準和/或調整輸出。UNO 提供了一個完整的系統，具有在手動和自動操作模式下進行保護繼電器測試所需的所有特性和功能，適用于實驗室和現場測試。

UNO特征

完整的單相系統由 2 個單元提供（PTE-100-V/PTE-50-CE）。
可逆輸出（*多 2 個電流輸出和 2 個電壓輸出）。
單相電流輸出50A或150V。
單相電壓輸出300V或8A。
可變相位角從 0°-360°，每個輸出通道獨立。
頻率在 40 至 420 Hz 之間可變。
可編程頻率斜坡，斜坡速度可在 0.01 Hz/s 至 10 Hz/s 之間選擇。
瞬時頻率從一個值步進到另一個值。
諧波選擇，每個電流相位獨立于第 7 次諧波。
每個通道的輸出功率為 100 VA。
完全隔離的輸出。
手動控制所有輸出和相位角，每個通道獨立。
故障模擬可以通過前面板控制進行編程和手動實現。
能夠執行帶寬為 0.5 至 5000 Hz 的動態和瞬態測試。
完全可以通過計算機進行編程。
關閉案例校準。
內置計時器，以秒或周期為單位讀數。
3 個獨立監視器。
外部相位和頻率參考。
外殼：IP-65。
便攜的。

UNO應用

測試所有類型的單相保護繼電器。
單相故障模擬。
自動繼電器測試，使用EUROTEST軟件。

UNO 繼電保護測試系統產品規格

參數	規格
輸出通道	2 個可逆通道（電流 / 電壓切換）
電流輸出	- 通道 1（PTE-50-CE）：0-50 A - 通道 2（PTE-100-V）：0-8 A
電壓輸出	- 通道 1（PTE-50-CE）：0-150 V - 通道 2（PTE-100-V）：0-300 V
組合能力	- 支持 50A+300V、50A+8A、150V+300V 或 150V+8A 等靈活配置
頻率范圍	- 參數模式：40.00–420.0 Hz（PTE-50-CE） - 瞬態模式：0.5–5000 Hz（PTE-50-CE）
諧波生成	1st–7th 次自動生成（PTE-50-CE）
相位角	0–359.9°（分辨率：0.1°，PTE-50-CE）
精度	±0.5%（電流 / 電壓）
失真度	≤1%
數字計時器	- 范圍：0.001–99999 秒或 0.1–9999.9 周期 - 精度：±0.01% 讀數 ±1 位（PTE-50-CE）
信號監控器	- 干接點輸入：開路電壓 10.2 Vdc，短路電流 25 mA - 電壓輸入：5–250 Vac/dc，阻抗 19 kΩ（PTE-50-CE）
電源	- PTE-50-CE：230/110 Vca ±10% - PTE-100-V：230/110 Vca ±10%
尺寸與重量	- PTE-50-CE：308×385×253 mm，15.6 kg - PTE-100-V：308×385×253 mm，15.6 kg
防護等級	IP67（防水防塵）
標準配件	- 測試引線組、電源線、端子適配器、鱷魚夾、通信電纜、保險絲套件等
	UNO參數文檔
