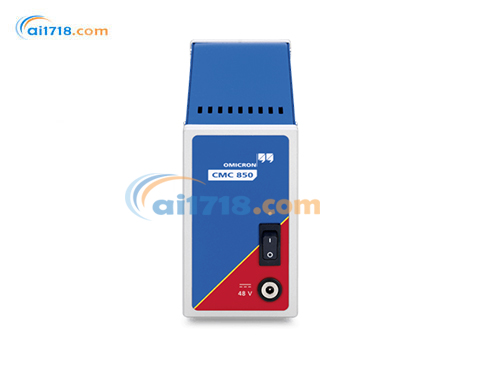

奧地利OMICRON　CMC 850保護測試儀

型號：CMC 850保護測試儀

品牌：奧地利OMICRON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利OMICRON

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。在對電力變壓器進行狀態評估的過程中，測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去，這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利OMICRON CMC 850保護測試儀由愛儀器儀表網代理，CMC 850是專用于 IEC 61850 的保護測試儀器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

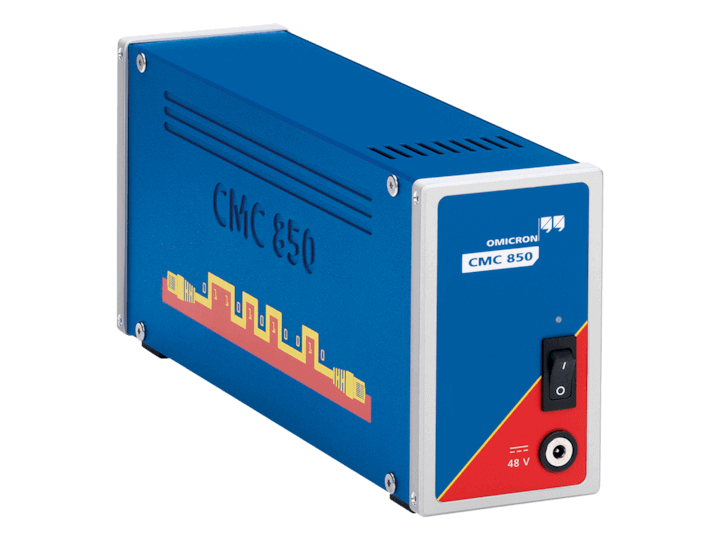

CMC 850保護測試儀產品簡介：
?CMC 850保護測試儀專注于通過 GOOSE 和采樣值的實時通信方式與被測試設備進行交互
?CMC 850保護測試儀通過 OMICRON 久經考驗的Test Universe 測試軟件控制的
?CMC 850保護測試儀有多個內嵌的功能，可以通過網絡接口調用，只需要標準的網頁瀏覽器
?CMC 850保護測試儀小巧而輕便，因?yàn)樗鼘Ｗ⒂?IEC 61850 應用，所以不需要有傳統二次信號所需要的開關量 I/O 以及信號放大器

CMC 850保護測試儀主要功能
?小巧而輕便，因?yàn)槠鋵Ｗ⒂?IEC 61850 應用
?現成的軟件：OMICRON 控制中心、IEC 61850 配置模塊、IEDScout，等等
?內嵌的功能，可以通過標準的網頁瀏覽器調用
?完全的 Test Universe 軟件兼容性

?12 路低電平模擬量輸出，用于激勵有低電平輸入的設備

訂購信息

訂貨號

供貨范圍

VE008501

硬件：CMC 850測試儀和CMIRIG-B 轉換器

軟件：IEDScout、GOOSE 配置、采樣值配置、QuickCMC、

狀態序列和OMICRON

控制中心

OMICRON CMC 850 繼電保護測試儀技術參數

專注于 IEC 61850 系統的保護測試裝置

CMC 850 測試裝置專門針對 IEC 61850 系統設計，通過實時協議 GOOSE 和采樣值（SV）與被測設備通信。該裝置可通過 Test Universe 軟件或 RelaySimTest 進行操作。

CMC 850 是 CMC 850 套件的一部分，該套件包含優化的硬件和 Test Universe 軟件的核心組件，提供時間同步測試 GOOSE 和采樣值所需的一切。對于特殊保護測試應用，可單獨訂購 Test Universe 模塊。

低電平輸出 2

功能	規格
GOOSE 模擬	將二進制輸出映射到已發布的 GOOSE 報文中的數據屬性。虛擬二進制輸出數量：360；需發布的 GOOSE 數量：128
GOOSE 訂閱	將訂閱的 GOOSE 報文中的數據屬性映射到二進制輸入。虛擬二進制輸入數量：360；需訂閱的 GOOSE 數量：128
性能	類型 1A；符合 IEC 61850-5 標準的 P2/3 類。處理時間（應用層到網絡或反之）：<1 毫秒
VLAN 支持	可選優先級和 VLAN-ID
IEC 61850 采樣值（發布）
規范	IEC 61850-9-2；IEC 61869-9 “9-2LE” 數據集
采樣率	4000 赫茲、4800 赫茲、12800 赫茲、15360 赫茲、14400 赫茲
同步	當 CMC 處于同步操作模式時，設置同步屬性（smpSynch）。采樣計數（smpCnt）零點與秒頂對齊（IRIG-B 和 PPS）。精度數據見下文
VLAN 支持	可選優先級和 VLAN-ID
*大 SV 流數量	RelaySimTest：4；Test Universe：3

通信接口

類型	規格
PC 連接	兩個 PoE 1 以太網端口： ? 10/100/1000 Base-TX ?符合 IEEE 802.3af 標準 ?端口容量限制為 1 個 Class 1（3.84 瓦）和 1 個 Class 2（6.49 瓦）供電設備 USB 端口： ?USB Type-B 端口（連接 PC） ?USB Type-A 端口（用于無線控制的 Wi-Fi 適配器）

時間同步

功能	規格
定時精度
IRIG-B 同步（使用 CMIRIG-B）	誤差典型值 <1 微秒，保證值 <5 微秒
GPS 同步（使用 CMGPS 588）	誤差典型值 <1 微秒，保證值 <5 微秒
*時間協議（PTP）	IEEE 1588-2008 IEEE C37.238-2011（電力配置文件） IEC/IEEE 61850-9-3（公用事業配置文件）

其他技術參數

項目	規格
輸出數量	12
設置范圍	0 … ±10 伏峰值
*大輸出電流	1 毫安
精度	誤差典型值 <0.025%，保證值 <0.07%（1…10 伏時）
分辨率	250 微伏
失真（THD+N）3	典型值 <0.015%，保證值 <0.05%
非常規 CT/VT 模擬	線性、Rogowski（瞬態和正弦波）
過載指示	是
二進制輸出類型	集電極開路晶體管輸出
更新率	10 千赫茲
外部電源單元
額定 / 允許輸入電壓	100–240 伏交流 / 99…264 伏交流（50/60 赫茲）
輸出電壓	48 伏直流（±6.25%）
額定電流	1.66 安培
額定功率	80 瓦
環境條件
工作溫度	0…+50°C（+32…+122°F）
存儲溫度	-25…+70°C（-13…+158°F）
濕度范圍	相對濕度 5…95%，無冷凝
設備可靠性	符合電磁兼容（EMC）指令（CE 認證）
EMC 輻射	國際 / 歐洲：IEC/EN 61326-1，CISPR 32/EN 55032（A 類）北美：47 CFR 15 Subpart B（A 類）的 FCC 標準
EMC 抗擾度	國際 / 歐洲：IEC/EN 61326-1
安全標準	國際 / 歐洲：IEC/EN 61010-1 北美：UL 61010-1，CAN/CSA-C22.2 No. 61010-1
機械測試	國際 / 歐洲：IEC 60068-2-6（10…150 赫茲，20 米 / 秒 2） IEC 60068-2-27（15g/11ms 半正弦波）
機械數據
重量	1.7 千克（3.7 磅）
尺寸（寬 × 高 × 深）	85×145×325 毫米（3.3×5.7×12.8 英寸）
認證	通過 ISO 9001 注冊體系開發和制造 TüV Süd 認證

注：
2 用于通過低電平接口模擬非常規 CT 和 VT 的信號直接測試?yán)^電器，以及控制外部電壓或電流放大器。
3 THD+N 值：在 50/60 赫茲、20 千赫茲測量帶寬、標稱值和標稱負載下測得。

訂單號	交付內容
P0005930	硬件：CMC 850 測試裝置軟件：IEDScout、GOOSE 配置、采樣值配置、QuickCMC、狀態序列器和 OMICRON 控制中心

CMC 850規格
電源
額定輸入電壓	100 – 240 VAC, 1相
允許輸入電壓	99 – 264 VAC
額定頻率	50/60 Hz
額定功率	80W
額定電流	1.66A
連接	標準交流插口(IEC 60320)
環境條件
工作溫度	0 ... +50 °C (+32 ... +122 °F)
存放溫度	-25 ... +70 °C (-13 ... +158 °F)
濕度范圍	相對濕度 5 ... 95%，無冷凝
設備可靠性
產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。
EMC發射	國際/歐洲	IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3
EMC發射	北美	47 CFR 15 Subpart B (A類) of FCC
EMC抗擾度	國際/歐洲	IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4
產品符合低電壓規定 (符合 CE 要求)。
安全	國際/歐洲	IEC/EN 61010-1, IEC/EN 61010-2-030
安全	北美	UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030
機械測試	國際/歐洲	IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦)
重量	1.7 kg (35.3 lbs)
尺寸	85 x 145 x 325 mm (3.3 x 5.7 x 12.8 in)
PC連接	兩個PoE 4以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器，用于無線控制)
信號指示燈(LED)	電壓輸出或輔助直流> 42 V
接地連接	4 mm (0.16 in)香蕉插口（背部）
硬件診斷	每次啟動自檢
絕緣分組	以下組相互之間電氣隔離：電源、電壓放大器輸出、電流放大器組A/B、輔助直流電源、開關量/模擬量輸入
保護	所有的電流和電壓輸出都具備完備的過載和短路保護，防止外部暫態過電壓和過溫
認證	在 ISO 9001 認證體系之下開發和生產
