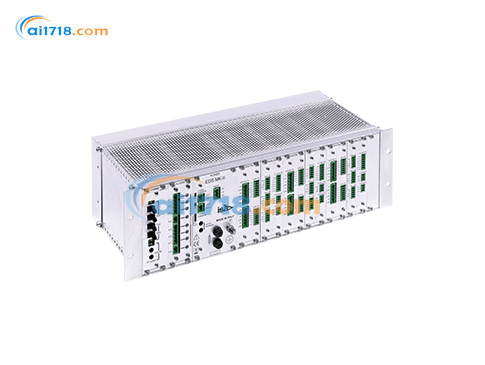

意大利TECHiMP　EDS MKIII變電站綜合監測系統

型號：EDS MKIII變電站綜合監測系統

品牌：意大利TECHiMP

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利TECHiMP

意大利techimp公司經過十多年的深入研發，設計出完整的產品組合方案，作為先進的診斷電氣設備，它涵蓋了全方位的在線和離線應用程序的質量控制測試，以基于狀態的維修和永久遠程監控。Techimp現已通過開發終極儀器和全球監測系統的診斷電氣設備，這種集中的多任務方法，達到了新的技術前...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利TECHiMP EDS MKIII變電站綜合監測系統由愛儀器儀表網代理，該產品是一種整體狀況監測系統，旨在監測主要變電站資產：電流互感器、電壓互感器、電力變壓器、斷路器、避雷器和 GIS 開關設備，它將所有相關變電站資產的所有實時狀況集成在一個系統中。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EDS MKIII變電站綜合監測系統簡介：

EDS 根據每個配電、輸電或發電應用的要求，在一個解決方案中提供對多種資產的監控：斷路器（AIS 或 GIS）、電流互感器、電壓互感器、電力變壓器（套管、分接開關、油箱、冷卻系統、DGA、*報等）、浪涌保護器、電池和其他輔助資產等。

EDS MKIII變電站綜合監測系統特點：

EDS 安裝簡便，配置完成后即可連續運行。EDS 裝置設計用于在極端天氣條件和變電站正常運行中可能出現的電氣干擾下可靠運行。具體如下：

整體狀態診斷系統旨在監測變電站的主要資產：電流互感器、電壓互感器、電力變壓器、斷路器、避雷器和GIS開關設備。
可靠且準確的系統，用于執行基于狀態的維護方法
易于安裝且非侵入式，也適用于現有變電站
簡單且用戶友好的界面，用于獲取和分析數據
安裝在室外的模塊防護等級為 IP 65，可在更寬的溫度范圍內工作（從 – 40°C 到 + 85°C）
自我診斷功能持續跟蹤 EDS 的狀況，并在檢測到系統異常時發出*報
通過持續監測關鍵參數，EDS 可以在早期檢測到故障，并發出優先*報，通報異常情況并指導維護決策。

EDS狀態監測系統由多個單元組成；每個單元都配有專用的電路板和傳感器，用于執行所需的測量。各個單元通過雙向光纖環路連接在一起。高壓環路通常與中壓環路分開。

中央單元通過光纖收集其他狀態監測單元處理的所有數據。在許多情況下，其中一個遠程單元也可以被參數化為中央單元，在這種情況下，它具有雙重功能：遠程單元和中央單元。

還可以通過使用與遠程單元連接的從屬單元來調整系統的配置。

該系統通常由以下部分組成：

中央單元——數據整理和計算
用于監控所有相關資產的遠程單元
EDS 狀態監測軟件

EDS MKIII變電站綜合監測系統規格：

項目	監測資產	描述
1	斷路器(AIS)	需要監測斷路器的開合操作、模擬負載、I2T、操作次數、時間、SF6氣體密度、趨勢和溫度
2	GIS-氣體絕緣開關設備	GIS-所有類型的設備，氣體絕緣，需要監測氣體密度、趨勢和溫度
3	電流互感器	電流互感器監測需要監測模擬負載、時間、SF6氣體密度和趨勢、電容
4	電壓互感器	電壓互感器監測需要監測模擬負載（電壓），比較不同TVC以識別突然偏差
5	避雷器	避雷器需要監測系統中的電流量并預測剩余使用壽命
6	電力變壓器	電力變壓器需要監測所有溫度，預測熱老化，驗證繞組溫度，冷卻系統狀態，套管電流，電流負載比，過載能力，分接開關接觸和溫度，分接開關中的水分，油箱中的水分，溶解或所有其他氣體的氫氣量，套管電容，局部放電
7	中壓開關柜	中壓開關柜需要監測：開合時間延遲、模擬負載、I2T、操作次數、SF6氣體密度、趨勢和溫度
8	電池	變電站柜中的電池組（待開發）

模塊	傳感器位置	溫度	IP	RH
斷路器	CB控制箱	-25℃到65℃	54	10÷90%
I2T	在柜內	-10°C到+50°C	20	10÷90%
GIS SF6 TA	室外	-25℃到+65℃	54	10÷90%
避雷器	室外	-25℃到+65℃	54	10÷90%
電力變壓器	室外和柜內	-25℃到+65℃	20	10÷90%
電纜	在柜內	-10℃到+50℃	20	10÷90%
中央單元	變電站，控制室	-0℃到+50℃	20	20÷80%
