英國IPEC　PD-SG1便攜式局放定位儀

型號：PD-SG1便攜式局放定位儀

品牌：英國IPEC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國IPEC

Independent Power Engineering Consultants（IPEC）成立于1994年，旨在通過在學術研究，在工業和商業之間建立對話，將尖端技術轉移到電力行業。這使得電力工業不僅能夠充分利用電力工程前沿的科學家的研究和創新，而且能夠為未來的研究和發展方向做...[查看更多]

瀏覽過此產品的用戶最終購買了

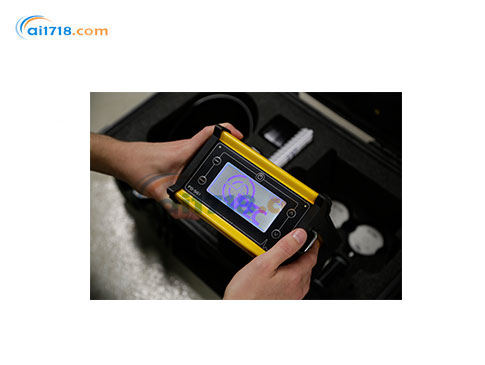

英國IPEC PD-SG1便攜式局放定位儀由愛儀器儀表網代理，本產品是雙傳感器開關柜設備PD檢測和定位儀器。該裝置檢測由內部放電產生的TEV信號，以及由表面爬痕或電暈產生的聲學放電信號。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PD-SG1便攜式局放定位儀簡介：
?PD-SG1是雙傳感器開關柜設備PD檢測和定位儀器。
?PD-SG1由內部放電產生的TEV信號，以及由表面爬痕或電暈產生的聲學放電信號。
?PD-SG1可以使用兩個通道來獲取TEV信號，從而實現開關柜中PD的準確定位。
?PD-SG1有三種模式：
Level模式，用于檢測TEV和超聲波活動的存在;
Cycle模式，相位分辨局部放電顯示（PRPD）使用戶能夠驗證PD活動是否真實和電噪聲干擾，進而選擇是否采取措施;
Precedence模式，雙高精度傳感器允許用戶*定位PD活動的來源。

PD-SG1便攜式局放定位儀優勢：
?Detect MV and HV problems - 檢測MV & HV故障
在未發展成危險故障前檢測出威脅
?Personnel Safety Device - 保證個人安全
在開展工作之前確保變電站沒有PD
?Locate PD Source - *定位PD來源
皮秒級，準確定位在開關柜設備內的PD故障
?PRPD - PRPD 顯示功能Phase-Resolved Partial Discharge
允許用戶區分PD和噪聲
?Hear the PD - PD 聽覺指示
允許用戶聽到超聲波和TEV PD活動

PD-SG1便攜式局放定位儀特點：
?集成噪聲檢測算法有助于避免誤報
?超聲檢測器從表面檢測PD活動
?在液晶顯示屏上顯示為dB讀數，以及通過耳機發出的聲音信號
?測量內部PD產生的TEV信號
?PRPD模式用于在循環中查看PD生成模式，能夠識別噪聲和PD
?Precedence模式，用于在被測資產中定位PD源

PD-SG1便攜式局放定位儀功能：
發現
?Level模式用于檢測TEV和超聲波活動的存在

驗證
?PRPD使用戶能夠驗證PD活動是否真實，區分單純的電噪聲。
?使用PD Detector，您還可以保存PD數據

定位
?Dual sensor Precedence模式允許用戶在線*定位PD活動的來源，分辨率為8厘米

PD-SG1標準配置：
?PD-SG1
?頭戴耳機
?同步傳送器
?2x CC-TEV PD傳感器
?1x AA超聲波傳感器
?1x HFCT 48 PD傳感器
?功能檢查器
?主電源充電器
?耐磨的PELI?表殼

產品規格

項目	詳情
TEV 測量	傳感器：電容式測量范圍：0 至 80 dBmV 分辨率：1 dB 精度：±1 dB 噪聲抑制：是，借助 PRPD
超聲波測量	測量范圍： - 6dBμV 至 + 70dBμV 分辨率：1 dB 精度：±1 dB 傳感器靈敏度： - 65dB（0dB = 1volt/μbar RMS SPL）測量范圍：0 至 2,000,000pC 傳遞函數：4.8V/A 頻率：100 kHz 至 13 MHz
優先定位	時間分辨率：240 皮秒距離分辨率：85mm
功率周期模式	頻率：50/60Hz
顯示模式	實時顯示和無限余輝顯示線性范圍：小 0 至 20mV，大 0 至 20V dB 范圍：0 至 60dBmV
硬件	外殼：堅固的鋁制外殼，帶橡膠防護側板控制：薄膜鍵盤連接器：電源、耳機以及外部 TEV 和聲學傳感器接口顯示：帶優先定位 LED 的背光 LCD 顯示屏
運行環境	工作溫度： - 10°C 至 60°C 濕度：0 - 95% R.H（無冷凝）防護等級：IP54
尺寸與重量	設備尺寸：210 x 90 x 65 mm 設備重量：1.8 kg 套件尺寸：565 x 340 x 230 mm 套件重量：10.25 kg
電源	內部電池：鋰離子電池，12V，4Ah，48Wh 續航時間：約 8 小時電池充電器：充電溫度：0°C 至 45°C 額定電壓：100 至 250 VAC，12.6V，1.65A 頻率：50 至 60Hz 適用*適配器：英國、歐盟、澳大利亞、美國充電時間：4 小時
安全與電磁兼容性	符合低電壓指令（2014/35/EU）和 EMC 指令（2014/30/EU）的 CE 標準
