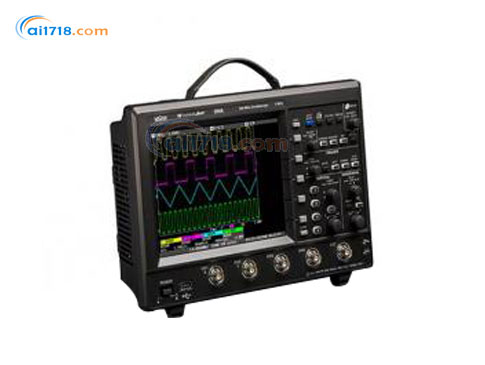

WaveSurfer 24Xs-A

WaveSurfer 44Xs-A

WaveSurfer 42Xs -A

WaveSurfer 64Xs-A

WaveSurfer 62Xs-A

WaveSurfer 104Xs-A

帶寬 (@50歐姆)

200 MHz

400 MHz

600 MHz

1 GHz

上升時間

1.75 ns

875 ps

500 ps

300 ps

輸入通道數量

4

4

2

4

2

4

顯示器

10.4"彩色平板TFT-LCD, 800x600 SVGA, 觸摸屏

采樣率 (單次)

2.5 GS/s

2.5 GS/s (通道復用時5 GS/s)

采樣率 (RIS模式)

50 GS/s

標配記錄長度

5 Mpts/Ch (所有通道)

標配捕獲時間

在全采樣率時在全部四條通道上高達2 ms

垂直分辨率

8位

垂直靈敏度

2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)

垂直(DC增益)精度

±1.0%的全標(典型值); ±1.5%的全標, ≥ 10 mV/div (保證值)

帶寬限制

20 MHz

20 MHz, 200 MHz

*大輸入電壓

50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值AC: ≤5 kHz)

50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值AC: ≤10 kHz)

輸入耦合

AC, DC, GND (50W: DC和GND)

輸入阻抗

1 MW//16 pF或50 W

1 MW//20 pF或50 W

探測系統

BNC或ProBus

探頭數量

每條通道一個PP009 (5mm) (標配)

每條通道一個PP011 (5mm) (標配)

時基范圍

200 ps/div - 1000 s/div (滾降模式: 從500 ms/div到1000 s/div)

時基精度

￡5 ppm @ 25°C (典型值)(￡10 ppm @ 5-40°C)

觸發模式

正常觸發, 自動觸發, 單次觸發, 停止觸發

觸發源

任意輸入通道, 外部觸發, Ext X10, Ext/10, 或線路觸發; 斜率和電平對每個觸發源是*的(線路觸發除外)

觸發耦合

DC, AC, HFRej, LFRej

觸發前延遲

0-*的全標

觸發后延遲

0-10,000格

觸發抑制

1 ns - 20 s或1 - 1,000,000,000個事件

內部觸發電平范圍

距中心±4.1格

外部觸發范圍

EXT/10 ±4V; EXT ±400 mV

觸發

標配

邊沿, 毛刺, 寬度, 邏輯(碼型), 電視(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)

測量、縮放和數學運算工具

標配參數測量

在任何波形上一次*多可以計算下面6個參數: 幅度, 面積, 底部(低), 延遲, 占空比, 下降時間 (90%-10%), 下降時間 (80%-20%), 頻率, *大值, 平均值, *小值, 過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 (10%-90%), 上升時間 (20%-80%), RMS, 偏移, 標準偏差, 頂部(高), 寬度+, 寬度-。可以選通測量。

縮放

使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標在縮放區域周圍放一個框。

標配數學運算

運算包括加, 減, 乘, 除和FFT (*多25 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口)。一次可以定義一個數學函數。

*(WS Xs-ADVTRIG)

欠幅脈沖, 反轉速率, 間隔(信號或碼型), 跌落, 判定(狀態或邊沿)

擴展數學運算(WS Xs-MATHSURF)

增加了下述數學函數：*, 平均(加總平均和連續平均), 導數, 包絡, 增強分辨率(達11位), 基底, 積分, 顛倒, 倒數, 頂部, 平方和平方根。另外還增加了兩個數學函數相連, 重新定標為不同的單位和1Mpt FFT。

WaveSurfer 24MXs-A

WaveSurfer 44MXs-A

WaveSurfer 64MXs-A

WaveSurfer 104Xs-A

帶寬@50歐姆

200 MHz

400 MHz

600 MHz

1 GHz

上升時間

1.75 ns

875 ps

500 ps

300 ps

輸入通道數量

4

4

4

4

顯示器

10.4"彩色平板TFT-LCD, 800 x 600 SVGA, 觸摸屏

采樣率(單次)

2.5 GS/s

2.5 GS/s (通道復用時5 GS/s)

5 GS/s

采樣率(RIS模式)

50 GS/s

標配記錄長度

10 Mpts/Ch (所有通道)

標配捕獲時間

在2.5 GS/s時*長4 ms

垂直分辨率

8位

垂直靈敏度(V/div)

2 mV/div–10 V/div (1 MΩ); 2 mV/div–1 V/div (50 Ω)

垂直(DC增益)精度

±1.0%的全標(典型值); ±1.5%的全標≥ 10 mV/div (保證值)

帶寬限制

20 MHz

20 MHz, 200 MHz

*大輸入電壓

50 Ω: 5 Vrms, 1 MΩ: *大400 V (DC + 峰值AC ≤ 5 kHz)

50 Ω: 5 Vrms
1 MΩ: *大250 V (DC + 峰值AC ≤ 10 kHz)

輸入耦合

AC, DC, GND (50歐姆為DC和GND)

輸入阻抗

1 MΩ || 16 pF, 或50 Ω

1 MΩ || 20 pF, 或50 Ω

探測系統

BNC或ProBus

探頭數量

每條通道一只PP009 (5mm) (標配)

每條通道一只PP011 (5mm) (標配)

時基范圍

200 ps/div–1000 s/div (滾動模式500 ms/div - 1000 s/div)

時基精度

≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C)

觸發模式

正常觸發, 自動觸發, 單次觸發, 停止觸發

觸發源

任意輸入通道, External, Ext/10, 或線路; 斜率和電平對每個觸發源是*的(線路觸發除外)

觸發耦合

DC, AC, HFRej, LFRej

觸發前延遲

0–*的全標

觸發后延遲

0–10,000格

觸發釋抑

1 ns - 20 s或1 - 1,000,000,000個事件

內部觸發電平范圍

距中心±4.1格

外部觸發范圍

EXT/10 ±4V; EXT ±400 mV

觸發

觸發類型(標配)

邊沿, 毛刺, 寬度, 邏輯(碼型), 視頻(NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), 欠幅脈沖, 轉換速率, 間隔(信號或碼型), 跌落, 判定(狀態或邊沿)

測量、縮放和數學運算工具

標準參數測量

可以在任何波形上一次計算*多6個下述參數：幅度, 面積, 底部(低), 延遲, 占空比, 下降時間 (90%-10%), 下降時間 (80%-20%), 頻率, *大值, 平均值, *小值, 過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 (10%-90%), 上升時間 (20%-80%), RMS, 偏移, 標準偏差, 頂部(高), 寬度+, 寬度-。可以選通測量。

縮放

使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標，在縮放區域周圍畫一個框。

標準數學運算

運算符包括加, 減, 乘, 除, *, 平均(加總和連續), 導數, 包絡, 增強分辨率(達11位), Floor, 積分, 反轉, 倒數, Roof, 平方, 平方根和FFT (高達1 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口)。一次可以定義一個數學函數，兩個函數可以連接起來。

外觀尺寸(高寬厚)

260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")

凈重

7.26公斤(16.0磅)
