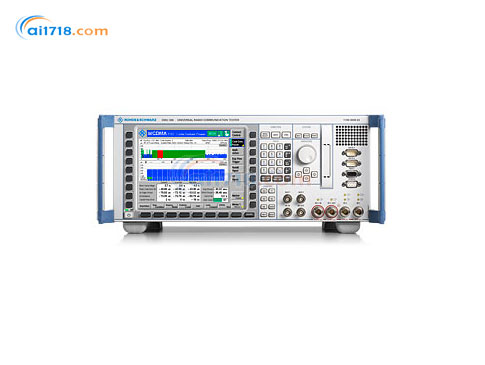

德國R&S(羅德與施瓦茨)　CMU300通用無線通信測試儀

型號：CMU300通用無線通信測試儀

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) CMU300通用無線通信測試儀由愛儀器儀表網代理，本產品是一種*的測試解決方案，它將高速、高精度RF 參數測試與* 層信令測試組合在一起。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?R&S?CMU300 通用無線通信測試儀是一種*的測試解決方案，它將高速、高精度RF 參數測試與* 層信令測試組合在一起
?測試速度極高
?測量非常準確
?具有面向未來的模塊化設計
?功能全面的頻譜分析儀和信號發生器
?*層實時處理

基本單元
易于與被測設備(DUT) 的RF 接口相適應的RF 開關矩陣/前端：
?RF1：與高功率BTS 相連的輸入/輸出
?RF2：與中等功率/低功率BTS 相連的輸入/輸出
?RF3 OUT：高功率輸出
?RF4 IN：靈敏輸入

RF 分析儀100 KHz - 2.7 GHz：
?選擇性功率計
?具有可選分辨率帶寬(RBW) 和*觸發與定時功能的頻譜分析儀(10 MHZ - 2.7GHz)
?時域測量（零跨度模式）

RF 信號發生器100 KHz - 2.7 GHz：
?生成連續波(CW)/單邊帶(SSB)/調幅(AM) 信號

附加功能：
?IEEE 接口
?RS-232-C 接口
?2 個PCMCIA 插槽
?后面板上的參考頻率輸入/輸出
?基于高分辨率TFT 彩色顯示屏的新的成熟的操作方式

GSM/EDGE
測試模式
?非信令模式
此模式尤其適用于無信令行為的RF 板/模塊進行測試。測量一開始*完全獨立于外部觸發信號或信令信息。只要有功率加在儀器的輸入端口，測試儀*開始對輸入的RF 信號進行采樣。在計算并顯示了相應RF 參數后，儀器*做好了進行下一次測量的準備。CMU300支持在相應調制方式與訓練序列（midamble）下，所有GSM/EDGE規范指定的發射參數的測量。另外，CMU300還能夠在10 MHz 至2.7 GHz的頻率范圍內生成具有相應訓練序列（midamble）和調制方式的GSM/EDGE信號。分析儀和發生器的功能之間沒有聯系，也*是說，上行鏈路的信號與下行鏈路的信號之間可具有任意的信道間隔。

?信令模式
支持某種程度信令的測試模塊或基站會用到信令模式。在這種模式中，測試儀與BTS 同步運行，即它與TDMA 幀結構進行同步，這對于接收機誤碼率測量來說極為重要。可以針對每個時隙對所有接收機參數單獨進行測試。此功能對于測試同時支持GSM 和EDGE 的基站來說是必要的。對信道實時編碼/解碼的能力是進行同步測量的基礎。可通過以下方式將儀器與基站進行同步：
如果基站收發機(BTS) 具有一個復幀時鐘輸出，則可將該信號用于觸發CMU300。還必須考慮一條附加的觸發線。對于BER 測試和EDGE TX 測試，需要使用26 復幀觸發。
如果只使用RF 接口，則可將測試儀與基站的C0 載波進行同步，*像是手機那樣。這樣*可將測試設置簡化。但是，在測量所使用的業務信道之前，必須激活一個CCH 載波（包括FCCH/SCH 信道和系統信息1 至4）。在成功進行同步之后，*會存在與TCH 的SACCH持續的再同步。

WCDMA
TX 參數測試概覽
功率測量：
?功率計（寬帶或頻率選擇性）
?碼域功率(CDP)

調制分析：
?誤差矢量幅度(EVM)、幅度誤差、相位誤差
?載波頻率誤差
?IQ 原點偏移
?IQ 不平衡
?波形質量
?峰值碼域誤差功率(PCDEP)

頻譜測量（帶內）：
?鄰信道泄漏功率比(ACLR)
?占用帶寬(OBW)
?頻譜輻射模板(SEM)

UL 信號發生器
對于WCDMA Node B 的靈敏度測量，CMU300 支持規范(3GPP TS 25.141 FDD) 中所定義的所有參考測量信道(RMC)。通過自帶的RF 發生器，CMU300 提供了以下功能：
?實時信號生成，包括用于連續接收機測量的高達PN（偽隨機噪聲）16 的測量序列，從而可方便地執行*無線靈敏度搜索程序。
?支持每秒2 Mb 的規定數據速率(RMC 2048 kbps)，可對已針對預期應用而實現的數據速率進行測試：*即可進行未來應用所需的測試！
?AWGN 發生器功能和BER模擬

WCDMA信令模式的特殊功能
?同步TX 參數測試
?BCH 實時分析
?下行鏈路信道/擴展BER 測試功能的數據分析
?RACH 測試（包括AICH 分析）
?HS-SCCH 監測
?HS-DSCH 數據速率和吞吐量測量
?HS-DPCCH 上行鏈路模擬
?HSDPA 模擬和檢查應用
