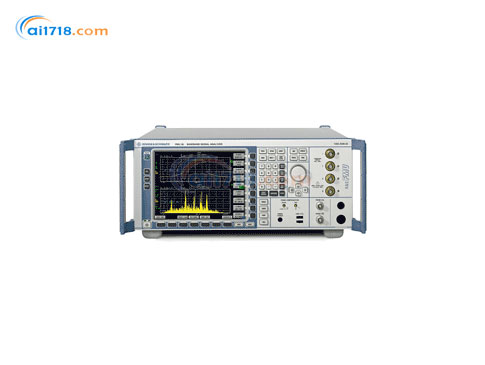

德國R&S(羅德與施瓦茨)　FMU36基帶分析儀

型號：FMU36基帶分析儀

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) FMU36基帶分析儀由愛儀器儀表網代理，本產品是多功能模擬、數字基帶信號分析儀。基于FFT的結構使用戶能分析低頻段極端微弱的信號。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?R&S?FMU36是多功能模擬、數字基帶信號分析儀
?基于FFT的結構使用戶能分析低頻段極端微弱的信號，而超外差分析儀在低頻段靈敏度較低

產品特點：

?具有36 MHz帶寬、基于FFT的頻譜分析儀
?模擬基帶信號輸入：平衡/不平衡，50 Ω/1 MΩ
?數字I/Q接口（可選）
?時域分析儀
?高效的矢量信號分析儀：通用解調和數字信號分析
?低頻段仍具有高靈敏度
?具有三階互調截點、多信道領道功率抑制比、占用帶寬、互補積累分布函數、振幅概率分布等測量功能

功能

基帶信號頻譜和信號質量分析

?現今的無線通信系統中，越來越多的發射機和接收機功能在基帶完成，移動無線和基站通信也不例外。采用R&S FMU36，您可以輕松地對這些進出基帶的信號進行分析。例如，基帶設計師能夠測試從基帶輸出的已調制信號質量，接收機設計師也能驗證進入基帶之前的信號質量。

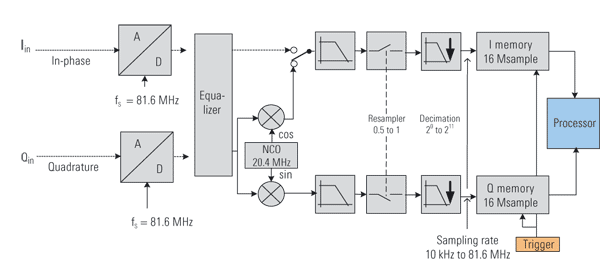

R&S FMU36中的矢量信號分析功能結構圖

特性

雙端口輸入
?R&S FMU36具有兩個模擬輸入端口，既可單端輸入，也可平衡輸入。為了與被測件的阻抗匹配，輸入端口的阻抗可以設置為50 Ω 或者 1 MΩ對于需要使用探頭與被測件連接的用戶，R&S FMU36提供了校準源，使探頭對測量結果的影響降到*低。

全能型頻譜分析儀

R&S FMU36符合您對Rohde & Schwarz分析儀所能提供的功能的期望
?標記、delta標記、噪聲標記、相位噪聲標記
?測量功能包括領道功率測量、載噪比、三階截斷點、占用帶寬、調制深度
?平均值、*大值和*小值保持的跡線操作
?檢波器：有效值、平均值、取樣值、和正負峰值
?濾波器頻率范圍0.5 Hz 到 20 MHz，步進為1-2-3-5-10
?平頂、高斯、矩形、漢明、漢寧、切比雪夫等窗函數
?測量點數/軌跡數量可在155和30001之間選擇

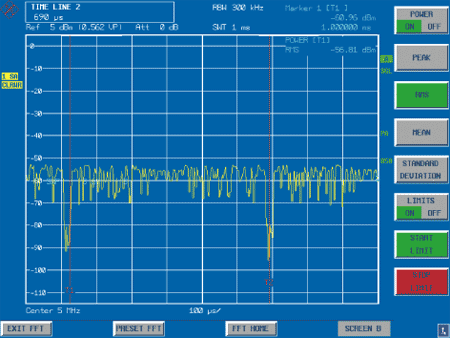

時域分析儀

?對于頻率選擇性測量，時域分析測量可以提供更多的有意義信息。例如，測量靠近強信號的微弱脈沖信號，使用R&S FMU36可以濾出脈沖信號，同時輕松測量脈沖持續時間和功率，這是傳統的FFT分析儀不具備的功能。采用R&S FMU36可以單獨設置中心頻率和分辨率帶寬。

長序列捕捉

?R&S FMU36的 I 和 Q 通道時間捕捉存儲深度為 16 Msample，能夠捕捉長時間的數字序列。在信號被存儲于內存之前，為了優化內存的使用，將對信號重新進行采樣。對于 WCDMA 信號，可存儲 100 個連續的數據幀供后續分析。對于 GSM 信號，內存可存儲超過3500幀。所存儲的數據可以通過固件進行分析，也可以在導出后采用外部分析工具進行分析。
?內存可通過兩步分別擴展為235 Msample 和 705 Msample，相當于*大采樣率 81.6 MHz下的采樣時間超過 8.5秒。

性能

?本底噪聲<4 nV[1 Hz]
?I/Q 不平衡<0.1 dB
?信噪比典型值> 143 dB[1 Hz]
?電平不確定度 <0.25 dB

功能

?矢量信號分析儀
?*大符號率25 MHz
?16 Msample IQ存儲深度，可擴展至705 Msample

聯網的益處

?多種文件記錄方式和聯機能力
Windows XP操作系統加上多種接口使插入測量結果到文檔里變得很簡易。屏幕內容可以簡易的保存為BMP或者WMF格式文件并導出到文字處理系統。為了處理跡線數據，可以把數據保存為ASCII文件（CSV格式），這樣不僅記錄了跡線數據還保存了儀表設置信息。

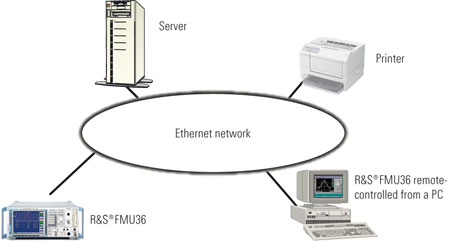

聯網的優勢

標準的局域網接口提供了聯網的能力：
?可以連接到標準以太網絡（10/100M）
?R&S FMU36在Windows XP下運行，能通過網絡進行配置。例如輸出數據到中心網絡打印機或者保存結果到核心服務器這樣的應用都可以很簡易的進行。因此R&S FMU36能*佳的適應您的工作環境。
?屏幕內容可以直接導出到Windows的Word里，或者采用Excel的宏命令導出到文件程序。這*使您能快捷地創建產品數據手冊或者質保文檔。
由于內置VXI11兼容性，通過以太網遠程控制變得更加簡易。它連接您的應用程序到TCP/IP協議，并扮演IEC/IEEE總線驅動的角色。商用VISA庫支持VXI11。*像您所熟知的IEC/IEEE總線，通過VXI11接口，R&S FMU36能被編程和遠程控制。

測量實例

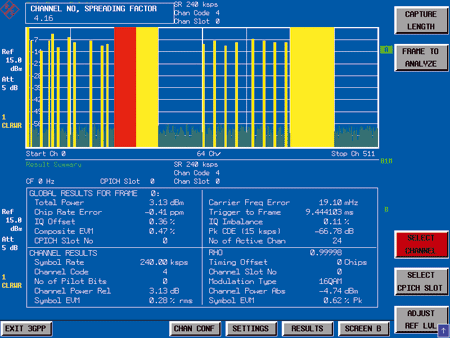

3GPP標準調制與碼域功率測量
?附加的符合3GPP 規范的FDD 和 TDD LCR模式測量功能
?3 GPP BTS信號的測試速度高達1s/次
?碼域和CPICH功率測量
?碼域功率和 rho 測量功能(CDMA2000?/3GPP2)
?EVM 和PCDE測量
?時隙的碼域功率測量
?每個碼域信道的EVM測量
?符號、復合星座圖顯示
