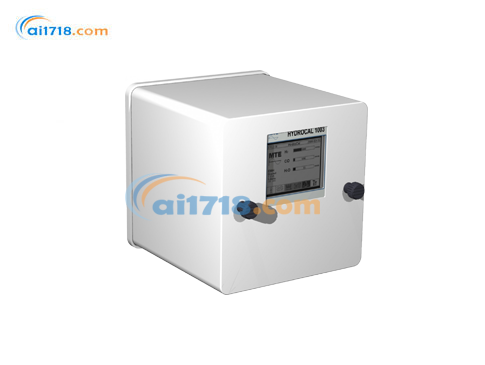

德國MTE HYDROCAL 1003 Offshore海上風電變壓器油中氣和油中水分在線監測系統，一款功能全面的變壓器在線監測系統，主要用于監測變壓器油中的關鍵故障氣體和水分含量，同時具備多種其他監測及計算功能，可有效保障變壓器的穩定運行。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HYDROCAL 1003 Offshore海上風電變壓器油中氣和油中水分在線監測系統產品描述
分析電力變壓器油中溶解的氣體，是早期檢測和診斷變壓器潛在故障的有效手段。此外，水污染會降低油的性能，高含水量會增加腐蝕和過熱的風險，尤其是當含水量達到油的飽和點并形成游離水時。除了常規的電力變壓器絕緣油氣相色譜分析和離線水分分析外，在線監測系統在全球范圍內也越來越受到重視。通過對關鍵故障氣體氫氣（\(H_2\)）、一氧化碳（CO）以及油中水分（\(H_2O\)）進行在線監測，有助于降低成本并提升安全性。

HYDROCAL 1003 Offshore海上風電變壓器油中氣和油中水分在線監測系統主要優勢氣體和水分獨立分析：
能夠分別分析溶解在變壓器油中的氫氣（\(H_2\)）和一氧化碳（CO）的含量，還可檢測變壓器油中溶解的水分（包括相對濕度 [%] 和*濕度 [ppm]）。
海上應用專屬設計：外殼無窗口，采用 C5M 防腐涂層；背板配備 2 個 M20 電纜密封套（材質為鉻鎳鋼，防護等級 IP 55，耐腐蝕且耐酸），也可選擇 4 個電纜密封套（2 個 M20 和 2 個 M25）。背板、油入口和外殼螺絲均采用 V4A 不銹鋼材質 。
安裝便捷：易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），且安裝過程無需中斷變壓器的正常運行。
軟件功能先進：設備本身及通過 PC 端使用的軟件功能先進。
免維護設計：采用免維護系統設計，減少維護成本和工作量。
通信接口豐富：具備 ETHERNET（可選）10/100 Mbit/s（銅纜 / RJ45 或光纖 / SC 雙工）、RS 232 和 RS 485 通信接口，支持 MODBUS® RTU/ASCII、DNP3 和專有通信協議，并為變電站通信協議 IEC 61850 做好了準備。
遠程訪問可選：可選配 GSM 或模擬調制解調器實現遠程訪問；也可選配 DNP3 串行調制解調器用于 SCADA 連接。

變壓器監測功能
電氣參數監測：可監測電壓和電流（通過電壓和電流互感器 / 傳感器）。
溫度監測：能監測變壓器底部和頂部油溫以及環境溫度（通過額外的溫度傳感器）。
其他設備狀態監測：可監測冷卻階段 / 分接開關位置（例如通過電流傳感器）。
自由配置：模擬輸入可自由分配給任何額外的傳感器。
進一步計算功能：具備熱點、壽命損耗、老化率等計算功能（與比利時 PAUWELS 公司聯合開發）。

通信方式
RS 232（標準配置）：通過背板接口連接（無需移除保護蓋），可在現場通過專有協議與筆記本電腦連接。
RS 485（標準配置）：支持總線操作或點對點操作，采用 MODBUS® RTU/ASCII 或?qū)Ｓ袇f(xié)議，總線長度*長可達 1000m，可與多達 31 個 HYDROCAL 設備進行通信，可通過內部固件或 PC 軟件（HYDROSOFT）進行配置。
GSM 調制解調器（可選）：內置 GSM 調制解調器，配有外部粘貼式天線和電纜，使用專有協議。
模擬調制解調器（可選）：集成板載模擬調制解調器，附帶 15m 連接電纜，使用專有協議。
以太網調制解調器（可選）：內部 ETHERNET 10/100 Mbit/s 通信調制解調器（銅纜 / RJ45 或光纖 / SC 雙工），支持 IEC 61850（已準備好）或?qū)Ｓ袇f(xié)議。
DNP3 調制解調器（可選）：內部 DNP3 串行調制解調器，帶有 RS 485 接口，采用 DNP3 協議。

HYDROCAL 1003 Offshore海上風電變壓器油中氣和油中水分在線監測系統產品規格

項目	詳情
電源	230 V -20% +15% DC，*大 350 VA（其他標稱電壓可按需定制）
外殼材質	鋁（結合海上應用，整體結構采用耐腐蝕設計，如外殼、背板及螺絲等部件材質特殊處理）
尺寸	寬 224mm× 高 224mm× 深 307.5mm
重量	約 7.5kg
運行環境溫度	-50°C ... +55°C（低于 -10°C 時顯示功能鎖定）
變壓器內部油溫	-20°C ... +90°C
存儲環境溫度	-20°C ... +65°C
油壓	*高 800 kpa（不允許負壓）
與閥門連接	G 1?" DIN ISO 228 - 1 或 1?” NPT ANSI B 1.20.1 標準接口
安全認證	CE 認證，符合 IEC 61010 - 1:2002 標準，防護等級 IP - 55
氣體 / 油中水分測量
氫氣（\(H_2\)）	測量范圍：0 ... 2,000 ppm；準確度²⁾³⁾：± 15 % ± 25 ppm
一氧化碳（CO）	測量范圍：0 ... 2,000 ppm；準確度²⁾³⁾：± 20 % ± 25 ppm
油中水分（\(H_2O\)）	測量范圍：0 ... 100 ppm；準確度²⁾³⁾：± 3 % ± 3 ppm
測量原理	基于帶有透氣特氟龍膜的擴散原理；采用微電子氣體傳感器測量\(H_2\)；通過電化學測量池測量CO；使用薄膜電容式水分傳感器測量\(H_2O\)（可測相對濕度和*濕度）；配備溫度傳感器（用于測量油溫、氣體溫度、背板溫度）
模擬輸出	氫氣（\(H_2\)）、油中水分（\(H_2O\)）、一氧化碳（CO）；*大開關容量（可自由分配）：220 VDC/VAC/ 2 A / 60 W
數字輸出	12 個數字輸出；類型：4 個繼電器、8 個光耦合器；測量值精度可配置：通過跳線設置≤ 1.0 % 或≤ 0.5 %⁴⁾
模擬輸入	8 個模擬直流輸入；類型：4 個直流電流或 4 個直流電壓（4 個直流電流）；測量范圍：0/4 ... 20 mA +20% 或 0...10V+20%（0 / 4... 20 mA）；準確度：≤1.0%（可通過跳線配置），≤0.5%（特定配置）
通信
RS 232	串行接口，帶外部連接器，支持專有或 MODBUS® RTU/ASCII 協議
RS 485	支持專有或 MODBUS® RTU/ASCII 協議
ETHERNET 10/100 Mbit/s 調制解調器（可選）	銅纜 / RJ45 或光纖 / SC 雙工連接器，支持專有協議
內部 GSM 調制解調器（可選）	帶外部粘貼式天線，使用專有協議
板載模擬調制解調器（可選）	使用專有協議
DNP3 串行調制解調器（可選）	通過 RS 485 連接，采用 DNP3 協議
