德國MTE HYDROCAL 1004 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統，*真正意義上免維護的多氣體在線 DGA 解決方案。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

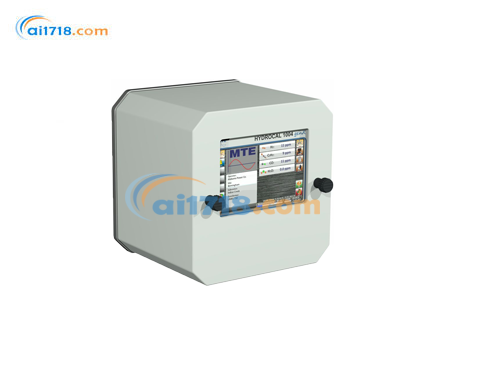

HYDROCAL 1004 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統產品描述
全新的 HYDROCAL 1004 genX 是*真正意義上免維護的多氣體在線 DGA 解決方案，它將成熟的近紅外（NIR）測量技術與真空保護膜萃取技術相結合。氫氣幾乎參與電力變壓器絕緣系統的各類故障，一氧化碳是纖維素 / 紙質絕緣故障的標志，而乙炔的存在及含量增加可進一步判斷故障類型，如過熱、局部放電或高能電弧等。

HYDROCAL 1004 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統主要優勢
多參數獨立測量：能分別測量氫氣（\(H_2\)）、一氧化碳（CO）和乙炔（\(C_2H_2\)）以及油中的水分（\(H_2O\)）。
安裝便捷：易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），且安裝過程無需中斷變壓器的正常運行。
免維護設計：由于活動部件較少，采用免維護系統設計。軟件功能先進：設備本身及通過 PC 端使用的軟件功能先進，可通過 7 英寸彩色 TFT 電容式觸摸屏進行直觀操作，也支持通過 WLAN 和網絡服務器，使用智能手機、平板電腦或筆記本電腦進行操作。
通信接口豐富：具備 ETHERNET 10/100 Mbit/s（銅纜 / RJ 45 或光纖 / SC 雙工）和 RS 485 通信接口，支持 MODBUS® RTU/ASCII、MODBUS?TCP、DNP3、專有通信協議以及變電站通信協議 IEC 61850 。拓展可選：可選配外部輸入 / 輸出模塊。

應用領域
小型變壓器監測：適用于監測小型（如配電）變壓器群組，在這些場景中，在線 DGA 可能不具備商業可行性。
其他設備監測：可用于監測其他油浸式高壓設備，如測量 / 保護變壓器、電流互感器 / 電壓互感器、斷路器等。
安裝維修輔助：在電力變壓器的安裝和 / 或維修過程中提供幫助。
氣體樣本分析：用于分析瓦斯繼電器中的氣體樣本。
結果確認：對在線 DGA 設備或瓦斯繼電器發出的*報進行確認。

HYDROCAL 1004 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統產品規格

項目	詳情
輔助電源可選標稱電壓	120 V - 20% + 15% AC 50/60 Hz 230 V - 20% + 15% AC 50/60 Hz 130 V + 15% DC 230 V - 20% + 15% DC（其他標稱電壓可按需定制）
功耗	240 VA
外殼材質	鋁
尺寸	寬 250mm× 高 250mm× 深 286mm
重量	約 8.0kg
運行環境溫度	-55°C... +55°C（低于 -10°C 時顯示功能鎖定）
變壓器內部油溫	-20°C... +105°C
存儲環境溫度	-20°C … +65°C
油壓	0 … 800 kPa
與閥門連接	G 1?" DIN ISO 228 - 1 或 1?” NPT ANSI B 1.20.1 標準接口
數字輸出（標準配置）
類型	控制電壓	*大開關容量（可自由分配）
3 個繼電器	12V	220V DC / 250V AC / 2A / 60W / 62.5VA
通信
RS 485	支持專有或 MODBUS® RTU/ASCII 協議
ETHERNET 10/100 Mbit/s	銅纜 / RJ 45 或光纖 / SC 雙工，支持專有或 MODBUS® TCP 協議；可選 IEC 61850 協議
其他（可選）	DNP3 串行調制解調器或 GPRS/UMTS 調制解調器；支持 HTML 協議，可通過 WLAN 和網絡服務器，使用手機、平板電腦或筆記本電腦操作
安全
絕緣保護	符合 IEC 61010 - 1 標準，Class 1
防護等級	IP - 55
測量原理	基于帶有共聚物透氣膜的擴散原理；采用微電子氣體傳感器測量\(H_2\)；近紅外氣體傳感器單元測量CO和\(C_2H_2\)；薄膜電容式水分傳感器測量\(H_2O\)；配備溫度傳感器（用于測量油溫、氣體溫度、背板溫度）
氣體 / 油中水分測量
測量項目	測量范圍	準確度²⁾³⁾
氫氣（\(H_2\)）	0...6,000 ppm	氣體測量：±10% ±20ppm；氣體萃取（符合 IEC 60567 標準）：± 8% ± 4ppm
一氧化碳（CO）	0...6,000 ppm	氣體測量：±10% ± 5ppm；氣體萃取（符合 IEC 60567 標準）：± 8% ±30ppm
乙炔（\(C_2H_2\)）	0...6,000 ppm	氣體測量：±10% ± 5ppm；氣體萃取（符合 IEC 60567 標準）：± 8% ± 4ppm
水分（\(H_2O\)）（水活度）	0...100 %	± 3 %
礦物油中的水分	0...100 ppm	± 3 % ± 3 ppm
合成酯中的水分⁴⁾	0...2,000 ppm	± 3 % of MSC⁵⁾
連接	通信連接；電源連接；螺紋連接；數字輸出連接；系統連接
