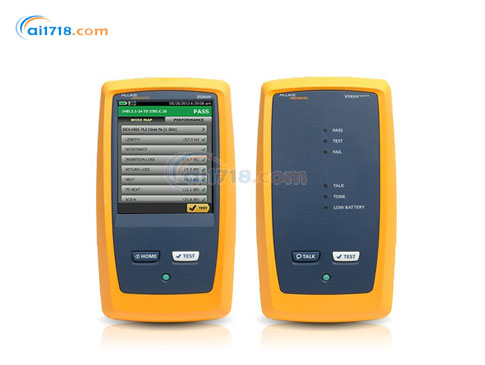

美國FLUKE(福祿克)　DSX-5000銅纜認證測試儀

型號：DSX-5000銅纜認證測試儀

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布歐洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國FLUKE DSX-5000銅纜認證測試儀由愛儀器儀表網代理，本產品可提高銅纜認證測試的速度，Cat 6A和FA測試速度無可比擬，且符合*嚴苛的IEC草案V級精度標準?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?DSX-5000線纜認證分析儀可提高銅纜認證測試的速度，Cat 6A 和 FA 測試速度無可比擬，且符合*嚴苛的 IEC 草案 V 級精度標準
?ProjX 管理系統有助于確保在*次操作時*能正確完成項目設置，并且有助于跟蹤從項目設置到系統驗收過程的進度
?Versiv 平臺支持光纖測試（OLTS 和 OTDR模塊），以及 Wi-Fi 分析和以太網故障排除
?該平臺易于升級以支持未來標準。使用 Taptive 用戶界面能更快速地進行故障排除，該界面可以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽故障的準確位置
?分析測試結果使用 LinkWare? 管理軟件來創建的測試報告
?福祿克網絡的 DSX-5000 線纜認證分析儀已通過 Intertek (ETL) 認證，該認證是根據 IEC-61935-1 標準的 IV 級精度和草案 V 級精度規定以及 ANSI/TIA-1152 標準的 IIIe 級規定進行的

產品特點：
?與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
?ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成

Taptive? 用戶界面
現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏*會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施

LinkWare? 管理軟件
項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare 將數據收集到便于客戶理解的單一報告中，突出展現鏈路質量和安裝工藝水平。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據，以便能輕松地查看余量和定位異常點
?Taptive 用戶界面使各種技能水平的技師都能輕而易舉地完成*數據分析并輕松地進行設置和操作
?LinkWare 管理軟件可提供*的測試結果分析和的測試報告
?DSX 通過專用診斷（用于發現問題的簡單測試）減少修復布線故障所需的時間

產品標準：
?符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達 1000 MHz 的準確性要求
?支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2
?下一代平衡草案 – IEEE 802.3、TIA TR42.7

產品應用：
?十秒鐘的 Cat 6A 測試時間使其成為*快的認證速度
?以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
?以全圖形的方式管理*多 12,000 個測試結果
?電容觸摸屏讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀
?LinkWare 管理軟件上報告了 10 億個鏈路

ProjX? 管理系統
Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。易用且高效

線纜類型
有屏蔽和無屏蔽的雙絞 LAN 布線：	TIA 類別3、4、5、5e、6、6A：100 Ω ISO/IEC Class C、D、E、EA、F 和 FA：100Ω 和 120Ω

標準鏈路接口適配器
*鏈路適配器	插頭類型：屏蔽的 RJ45 可選插頭類型：Tera
通道適配器	插孔類型：屏蔽的 RJ45 可選插孔類型：Tera

測試標準
TIA	符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A
ISO/IEC	根據 ISO/IEC 11801:2002 和修正標準進行 C 和 D、 E、 Ea、FA類認證
*大頻率	1200 MHz

一般規格
自動測試速度	類別 5e 或 6/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類 EA 級自動測試：10 秒
支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準決定）	布線圖，長度，傳播延遲，延遲偏差，直流回路電阻，插入損耗（衰減），回程損耗 (RL)，NEXT，衰減串擾比 (ACR-N)，ACR-F (ELFEXT)，Power Sum ACR-F (ELFEXT)，Power Sum NEXT，Power Sum ACR-N，Power Sum Alien Near End Xtalk (PS ANEXT)，Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
輸入保護	能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞
顯示屏	5.7 英寸 LCD，具有感應電容觸摸屏
箱包	由減震材料包覆成型的耐沖擊性塑料箱
體積	已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg)
主機與遠端：	鋰離子電池組，7.2 V
典型的電池壽命：	8小時
充電時間*	測試儀關：電量從 10% 充到 90% 需 4小時
所支持的語言	英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文
校驗	維修中心校驗周期為一年

環境規格
操作溫度	32°F 至 113°F（0°C 至 45°C）
貯存溫度	-4°F 至 +122°F（-20° C 至 +50°C）
工作相對濕度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振動	隨機、2 g、5 Hz-500 Hz
沖擊	1 米跌落試驗（無論是否帶有模塊和適配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修訂，2
操作高度	13,123英尺 (4,000 m)
EMC	EN 61326-1

性能規格**
6A 類/ EA級測試模式（或更低鏈路類別）	DSX-5000 CableAnalyzer 模塊超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。
FA 級測試模式	DSX-5000 CableAnalyzer 模塊超越 IEC 61935-1 第四版草案中的 V 級要求。

雙絞線布線1的長度
	不帶遠端	帶遠端
范圍	800 m (2600 ft)	150 m (490 ft)
分辨率	0.1 m 或者 1 ft	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m	± (0.3 m + 2 %)

傳輸延遲
	不帶遠端	帶遠端
范圍	4000 ns	750 ns
分辨率	1 ns	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns	± (2 ns + 2 %)

延遲時差
范圍	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns

直流環路電阻測試
范圍	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
過載恢復時間	過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。
