美國FLUKE(福祿克)　DTX Compact OTDR線纜認證分析儀

型號：DTX Compact OTDR線纜認證分析儀

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布?xì)W洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Fluke DTX Compact OTDR線纜認證分析儀由愛儀器儀表網代理，本產品是掛在 DTX系列線纜認證分析儀主機背部的一款功能完備的“光時域反射計”(OTDR)模塊。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?易于使用的 DTX Compact OTDR 模塊讓您可以像專家一樣測試光纖并對其進行故障排除。
?在 850 納米、1300 納米、1310 納米和 1550 納米拍攝單模和多模鏈接的 OTDR 曲線
?功能強大的電纜測試儀可執行*（第 2 級）認證
?DTX Compact OTDR 是對 DTX 系列線纜認證分析儀的一個革新性改進
?它將線纜測試儀升級為 OTDR，讓您能夠承接以前無法完成的業務，以此來擴展您的效率和業務范圍，提高您的盈利能力
?這*是福祿克網絡公司對您的承諾，這*是網絡超級透視解決方案

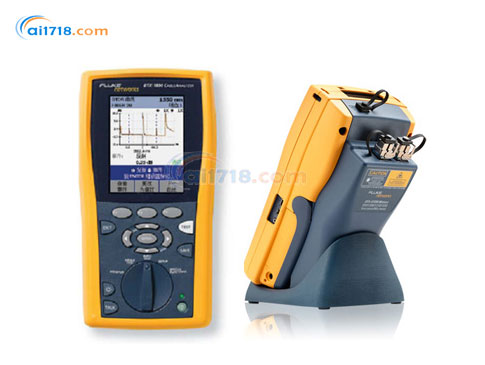

?DTX Compact OTDR 是掛在 DTX系列線纜認證分析儀主機背部的一款功能完備的“光時域反射計”(OTDR)模塊
?有了 DTX Compact OTDR，DTX這個功能強大的認證工具不但可以進行銅纜測試，還成為一個功能完備且易于使用的 OTDR，可以生成單模光纖和雙模光纖的曲線并對其進行分析

產品特點：
?增加安裝布線方面的營業收入，而無需增加安裝人員
?縮短技術人員的光纖測試學習曲線
?使用一個工具來執行基本（第 1 級）* 光纖驗證和*（第 2 級）光纖驗證。
?通過功能強大的單端 OTDR 加快故障排除速度
?使用 LinkWare? 結果管理軟件提供銅纜和光纖綜合報告

主要規格
體積（Compact OTDR 主機安裝）	21.6 厘米 x 11.2 厘米 x 9.1 厘米（8.5 英寸 x 4.4 英寸 x 3.6 英寸），額定
重量（安裝了帶 DTX Compact OTDR 的主機）	1.36 千克（3 磅）
顯示屏尺寸	對角線長 9.4 厘米（3.7英寸），寬 240 點，高 320 點，偽彩，帶背景燈的透射型 LCD。
箱包	由減震材料包覆成型的耐沖擊性塑料箱（主機）
所支持的語言	英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文
工作溫度	0°C 至 45?C （ 32°F 至113°F）
非操作溫度（存放）	- 20°C 至 60?C （ - 4°F 至 140°F）
相對濕度（％RH 無冷凝操作）	0°C 至 35?C （32°F 至 95°F）：0% 至 90% 35°C 至 45?C （95°F 至 113°F）：0% 至 70%
跟蹤文件格式	LinkWare 或 Bellcore GR - 196 V1.1
典型的跟蹤存儲能力	>內部：200，可移動的 MMC / SD 卡上：數千
海拔（OTDR 模塊）	操作時為 3000 米；存儲時為 12000 米
EMC	EN 61326-1
OTDR 激光安全性	1 類 CDRH 符合 EN 60825-2
電池組	可拆卸/可充電 7.4V， 4000 mAh 鋰離子電池
電池壽命	>8小時
充電時間* （測試儀關閉）	4 小時（低于 40°C）
振動	隨機， 2G，5 - 500 Hz
沖擊	模塊連接和不連接到主機的 1 米跌落測試
安全等級	I 類 C，1 類 CDRH 符合 EN60825 - 2
安全	CSA C22.2 No. 1,010.1：1992，EN 61010-1 第 1 版+修訂 12
校驗	維修中心校驗周期為一年

VFL 規格 (23oC)
輸出功率（到單模光纖）	316 μw (-5 dBm) ≤ 峰值功率 ≤ 1.0 mw (0 dbm)
工作波長	650 nm 額定
譜寬 (RMS)	±3 nm
輸出模式	連續波和脈沖模式（ 2 - 3Hz 閃爍頻率）
接頭適配器	2.5 mm 通用
VFL 激光安全性	II 類 CDRH

擴展的規格	多模	單模
OTDR 端口連接器	可清潔的套圈、UPC 拋光、可拆卸的 SC 適配器	可清潔的套圈、UPC 拋光、可拆卸的 SC 適配器
被測光纖	50/125 μm 或 62.5/125 μm 多模	9/125 μm 單模
發射器類型	激光	激光
波長	850 ±20 nm 和 1300 ±30 nm	1310 ±30 nm 和 1550 ±30 nm
動態范圍*1,9	850 nm ：24 dB，在 200ns 時, 1300 nm:26 dB，在 1 μs 時	1310 nm ：26 dB，在 10 μs 時，1550 nm:24 dB，在 10 μs 時
事件死區*2	850 nm ：3.7m （典型）, 1300 nm：3.5 m（典型）	1310 nm ：3.5 m （典型） 1550 nm：3.5 m（典型）
衰減死區*3	850 nm ：10 米，1300 nm：13米	1310 nm ：10 米，1550 nm：12米
脈沖寬度（額定）	850 nm ：20ns、40 ns、 100 ns、 300 ns。 1300 nm ：20ns、40 ns、 100 ns、 300 ns、 1 μs	1310/1550：40 ns、100 ns、300 ns、 1 μs、3 μs、10 μs
大距離范圍456	850 nm ：6 km，1300 nm：20 km	1310 nm ：20 km，1550 nm：20 km
線性度*7	±0.05 dB/dB	±0.05 dB/dB
損耗閾值	0.01 dB 至 1.5dB （可設置在 01 dB 的增量）	0.01 dB 至 1.5 dB （可設置在 01 dB 的增量）
采樣分辨率	3 cm 到 4 m	3 cm 到 4 m
距離精度	±1 m ± 距離的 0.005% ± 分辨率的50% ± IOR 錯誤 ±事件位置錯誤	±1 m ± 距離的 0.005% ± 分辨率的50% ± IOR 錯誤 ±事件位置錯誤
每個波長的測試速度	自動 OTDR：一般 < 15 s 手動 OTDR：15 秒 - 3 分鐘	自動 OTDR：一般 < 15 s 手動 OTDR：15 秒 - 3 分鐘
反射率的準確性*8	±4 dB	±4 dB

?顯示動態范圍；SNR = 1 時，平均 3 分鐘。
?對于典型的 UPC 連接器，在低于非飽和峰 1.5 dB 之下測量（反射率<- 40dB 多模和< 50 dB 單模）；使用 20ns 寬度（不包括色散）
?對于典型的 UPC 連接器，在超出反向散射 +/- 0.5 dB 時測量（反射率<- 40dB 多模和< 50 dB 單模）；使用 20ns 寬度（不包括色散）
?超過本底噪聲 3 dB
?典型的沒有顯著事件損失的光纖衰減
?典型的反向散射系數
?適用于預期的反向散射區域（在低于飽和 0.1dB 到 20 dB 的范圍內）
?不包括由于反向散射系數不適用于隱藏的事件或飽和反射峰而造成的錯誤

型號	說明
DTX-1800-MSO*	DTX 1800 銅纜/ 光纖/OTDR 工具包包括 DTX-1800 CableAnalyzer、多模 DTX MFM2 和單模 DTX SFM2 光纖（損耗/長度）模塊套裝、DTX Compact OTDR、發射光纖、附件和便攜包。
DTX-QUAD-OTDR*	DTX 1800 QUAD OTDR 工具包包括 DTX-1800 CableAnalyzer 主機和 DTX Compact OTDR。
DTX-OTDR-KIT	DTX OTDR Compact 附件工具包包括 DTX Compact OTDR、發射光纖、附件和便攜包。
DTX-OTDR/LL-KIT	DTX Compact OTDR 和損耗長度工具包包括多模DTX MFM2 和單模DTX SFM2 光纖（損耗/長度）模塊套裝、DTX Compact OTDR、發射光纖、附件和便攜包。
DTX-OTDR-QMOD	850/1300/1310/1550 DTX OTDR 模塊包括 DTX Compact OTDR 模塊和便攜包。
支持選項	說明
GLD-DTX**	DTX 金牌支持：包括免費維修、免費更換附件、免費升級軟件和固件、無限制24x7 多語言技術支持、無限制訪問知識庫和在線培訓內容、對所有上門或現場培訓課程給以 20% 的折扣、優先獲取二手設備列表，以及只有成員才能享受的部分產品和增強功能。
GLD-DTX-FIBERMOD	DTX Compact OTDR 金牌支持：包括免費維修、借用工具、免費更換附件、免費升級軟件和固件、無限制24x7 多語言技術支持、無限制訪問知識庫和在線培訓內容、對所有上門或現場培訓課程給以 20% 的折扣、優先獲取二手設備列表，以及只有成員才能享受的部分產品和增強功能。
