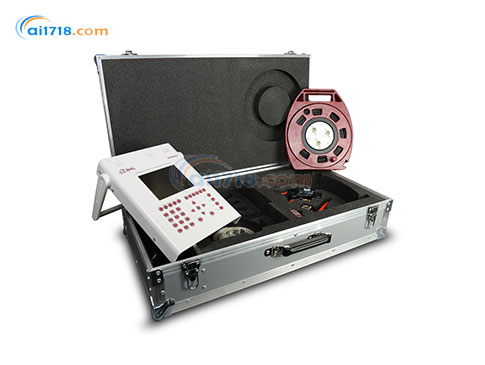

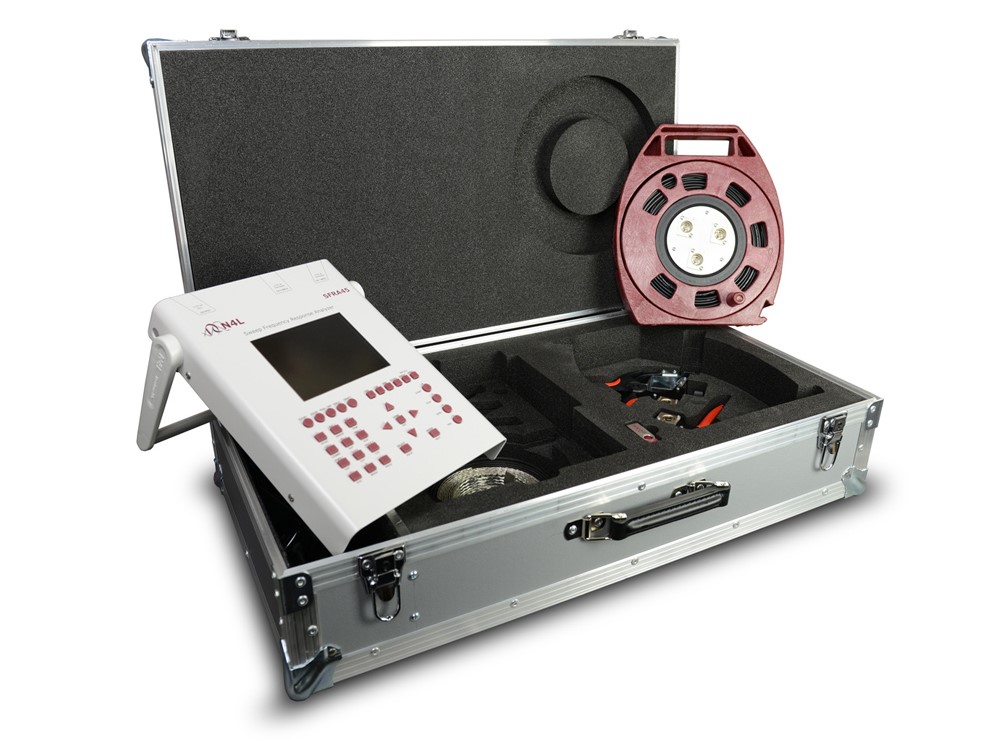

英國N4L(牛頓)　SFRA45掃頻響應分析儀

型號：SFRA45掃頻響應分析儀

品牌：英國N4L(牛頓)

行業應用：石油化工、電網、電廠、軍隊[更多]

產品用途：通過掃頻法來分析變壓器繞組的狀態[更多]

租賃價格：18000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

符合標準

國際標準：IEC60076-18

瀏覽過此產品的用戶最終購買了

英國N4L(牛頓) SFRA45掃頻響應分析儀由愛儀器儀表網代理，本產品在單個封裝中提供了高精度和便攜性。堅固的金屬外殼非常適合現場使用?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SFRA45掃頻響應分析儀簡介：
? SFRA45 便攜式掃頻響應分析一套完整的SFRA測試系統
?獨立高精度變壓器分析
?*的寬帶精度：基本0.02dB，具有*的高頻性能
?寬頻率范圍：5Hz至45MHz
?全彩色VGA顯示器：使工程師無需PC即可在現場執行和存儲測量數據
?包括PC軟件：遠程控制，表格，圖形和結果的數據庫管理
?相位精度：基本0.05度
?多功能的接口：標準RS232，USB和LAN
?LCR模式：功能齊全的LCR儀表可測量變壓器的LCR參數
?各種測量模式：FRA，RMS，LCR，SCOPE

?符合IEC60076-18：完全符合IEC60076-18（掃頻變壓器分析標準）

SFRA45 掃頻響應分析儀概述：

?0Vpk 5Hz至45MHz發生器
?CH1 + CH2輸入，50Ω或高阻抗
?5.7“全彩屏幕
?堅固的金屬外殼非常適合現場使用
?使用或不使用PC進行測量，都可在屏幕上查看
?FRA, LCR, RMS 和SCOPE 模式
?輸入變壓器細節的鍵盤完全符合IEC60076-18
?簡單的用戶界面，能夠查看掃描的圖形，實時和表格視圖
? SFRA45 在單個封裝中提供了高精度和便攜性。
?Newtons4th與市場上*受尊敬的電力變壓器制造商之一一起工作，提供全面的配件，包括快速，易用，可靠和可重復測量所需的所有配件。

SFRA測試分為4步

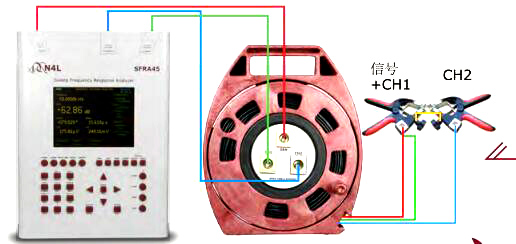

?*步連接導聯和零點檢查

SFRA45掃頻響應分析儀-2

延長電纜卷筒，將Gen和CH1連接到鉗位1，CH2連接到鉗位2.連接鉗位并在整個掃描范圍內檢查0dB

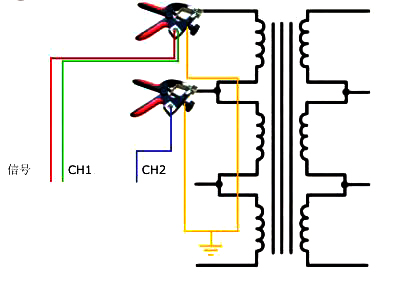

?第二步連接到變壓器

SFRA45掃頻響應分析儀-3

?第三步從前面板或通過SFRAComm軟件運行直接掃描

SFRA45掃頻響應分析儀-4

設置掃描并在DUT菜單中輸入變壓器參數，將掃描保存到 SFRA45 的1GB內部存儲器中（數據可以保存為XML格式并稍后導入到SFRAComm中）

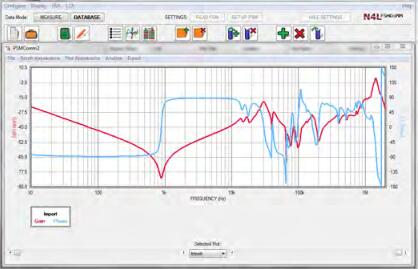

?第四步遠程控制并直接記錄到軟件或稍后傳輸數據

SFRA45掃頻響應分析儀-5

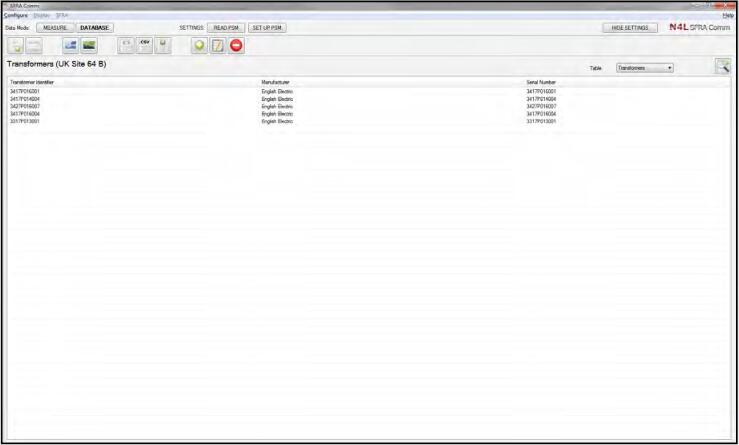

SFRAComm軟件提供了一個數據庫工具來比較大量的掃描結果

SFRA45掃頻響應分析儀特點：
使用 SFRA45 減少測試時間

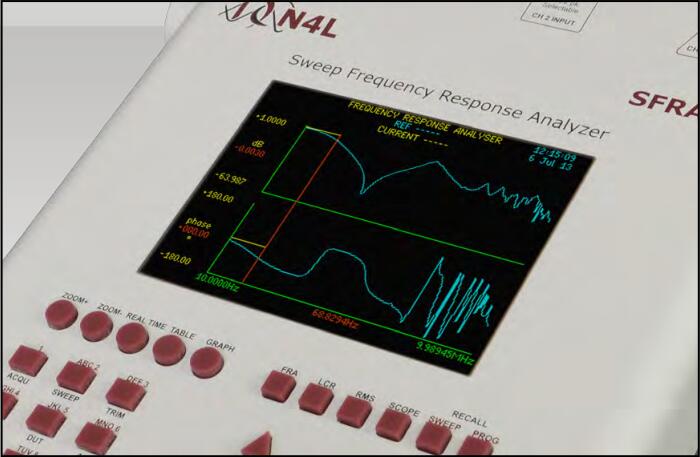

?無需使用PC來比較變壓器掃頻圖像，SFRA45 減少了測試時間，使工程師能夠在比以前更短的時間內完成測試。SFRA45 能夠利用存儲在內部存儲器或USB記憶棒上的現有結果，并在現場測量時用作參考。如果發現問題，可以通過逐點比較實時圖來中斷測試而不浪費任何時間。

SFRA45掃頻響應分析儀-6

上面的圖片說明了在掃描過程中比較繪圖的能力，參考圖用藍色顯示，并從內部存儲器中調用出來。這使得工程師能夠立即檢測出圖中的任何差異，從而使工程師隨時準確取消測試。

?定制設計的N4L SFRA連接系統是N4L獨有的。與*的變壓器制造商一起開發的N4L連接系統包括2個堅固的夾具，夾具設計用于滿足套管尺寸的所有工作場地，并具有*高質量的嵌入式安裝BNC連接器。

放大更多細節
?工程師可以放大掃描得出的部分圖像，以便在掃描期間或掃描之后更詳細地檢查圖中的任何差異。這可以在變壓器掃描中盡早診斷變壓器故障，而不需要PC。SFRA45 不是在通用操作系統上運行，而是基于在現場更可靠的嵌入式軟件，尤其是作為獨立儀器使用時。

在現場使用簡單

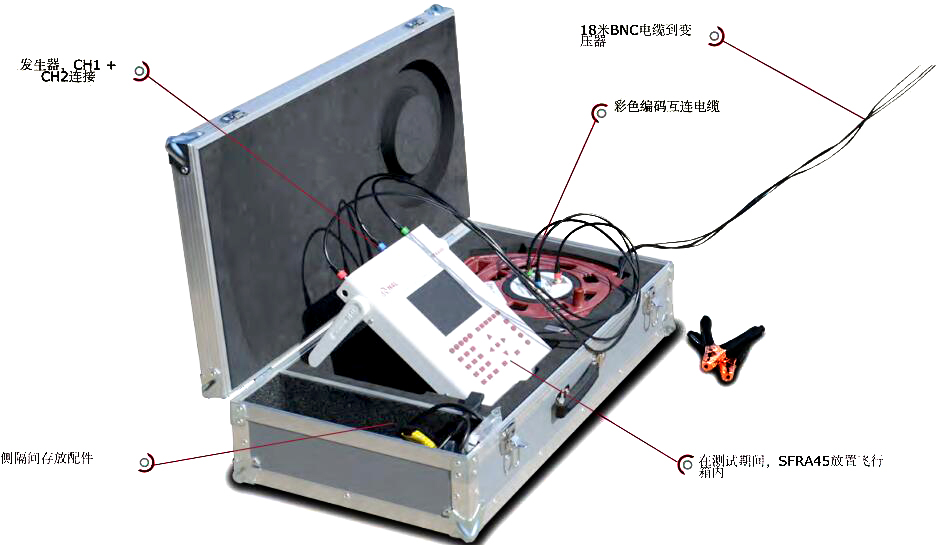

? SFRA45 測量系統包括顏色編碼互連引線和“N4L電纜存儲卷軸”。這有助現場快速安裝測試。 SFRA45 和電纜卷筒的設計使其可以在堅固的飛行箱中使用，從而確保測試設備在有時具有挑戰性的現場環境中保持清潔。

建立連接

?SFRA測量的一個重要方面是與變壓器具有良好的連接。 N4L已經開發出使用*高質量材料的堅固，易于使用的SFRA襯套夾具，以確保每次連接都是可靠的。
符合IEC60076-18
? SFRA45 及其附件和軟件符合IEC60076-18國際標準對于電力變壓器的掃頻分析的測試要求。
變壓器故障診斷

?根據DLT-911/2004，SFRAComm軟件提供了出色的故障診斷幫助，從復雜的數據庫（包括多種搜索選項）到自動故障診斷算法，還為更有經驗的用戶提供了出色的圖形功能。

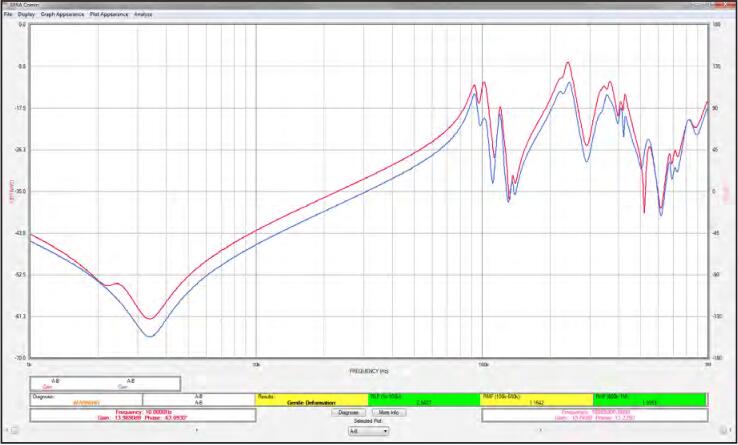

如下圖所示，SFRAComm提供簡單，快捷和用戶直觀的變壓器掃描診斷。用戶可以從內置數據庫中過濾掉不需要的掃描，并在一張圖上選擇*多9次掃描。

SFRA45測量規范
頻率響應分析儀
測量	振幅，增益（CH1 / CH2，CH2 / CH1），增益（dB），偏移增益（dB），相位（°）
頻率范圍	5Hz - 45MHz
以dB為單位的增益精度	0.02dB <50kHz 0.02dB + 0.05dB/MHz < 5MHz 0.1dB + 0.04dB/MHz < 45MHz
相位精度	0.05° < 10kHz 0.07° + 0.0009°/kHz < 5MHz 5.05° + 0.0001°/kHz < 45MHz
頻率源	發生器
測量	實時DFT，沒有丟失的數據
速度	每秒*多100個讀數
過濾	從0.2秒可選
分辨率	5 or 6 位
輸入阻抗	50歐姆或1M歐姆高阻抗（可選）
動態范圍	120dB
LCR測量儀
功能	L，C，R（AC），Q，Tan Delta，阻抗，相位串聯或并聯電路
頻率范圍	5Hz - 5MHz
電流分流	50R內部或外部
范圍	電感電容電阻
準確性	0.5% + 2%/MHz
掃描能力	所有AC功能
阻抗范圍	100mOhm到100kOhm
真有效值電壓表
通道	2（以地為參考）
頻率范圍	5Hz -5MHz
測量	AC RMS，峰值，CF，浪涌，dBm
基本的準確性(AC)	0.05％范圍+ 0.05％讀數+ 0.1mV <1kHz 0.15％范圍+ 0.15％讀數+ 0.1mV <10kHz 0.5％范圍+ 0.5％讀數+ 0.025％/ kHz + 0.4mV <5MHz
信號發生器r
類型	直接數字合成，單頻或掃頻
頻率	5Hz至45MHz
波形	正弦，正方形，三角形，匝道，白噪聲
準確性	所有溫度范圍內的頻率為5ppm幅度±5％<10MHz，幅度±10％<45MHz
阻抗	50 Ohm ± 2%
縮放	1x10^-9 to 1x10^9
輸出水平	50mVpk to 10Vpk
輸入范圍
輸入	2 x 10Vpk
連接器	接地參考BNC
耦合	AC
*大輸入	來自地球的10Vpk
輸入范圍	峰值測距3mV，10mV，30mV，100mV，300mV，1V，3V，10V
縮放	1x10^-9 to 1x10^9
測距	全自動，或手動
輸入阻抗	50歐姆或1M歐姆高阻抗可選

系統規格
掃描
功能	FRA，阻抗
步數	高達2000 步
窗口	日志間隔50MS
內存	1 GB內部或外部USB
一般
顯示	5.7“?VGA彩色高亮度背光
尺寸儀器	305hx230wx45d毫米的“平板式”
重量儀器	2.7kg
尺寸運輸箱	760mm x 420mm x 150mm
重量（包括儀器在內）	14.9kg
程序存儲	100，位置1加載上電
掃描存儲	2000，掃描功能中的所有參數
遠程操作	控制和數據
溫度	- 5至50°C環境溫度，20至90%不冷凝
電源	9–18v @ 3A，AC適配器或12V DC汽車或外部電池
質保	3 年

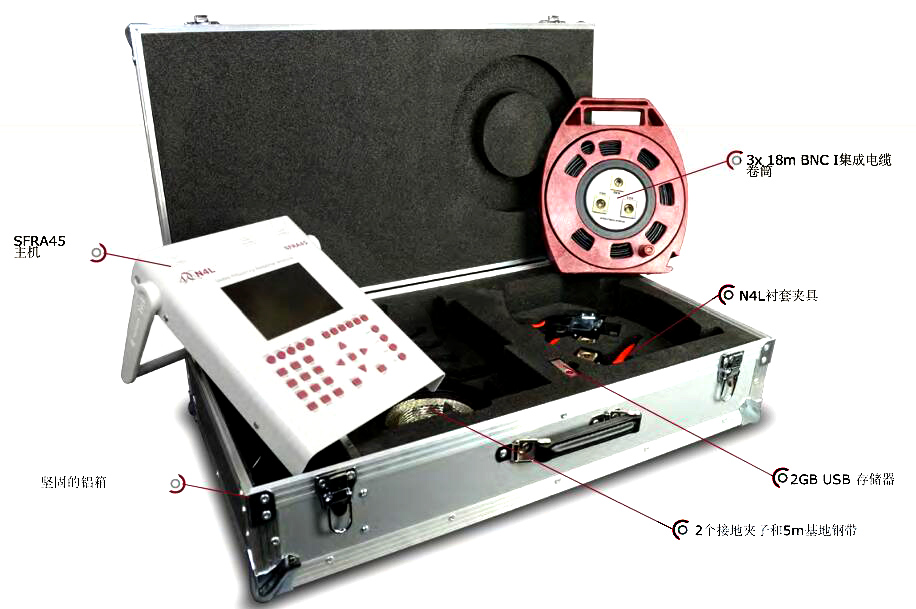

配件
儀器配件
探頭	2x 探頭
信息	3x BNC到BNC（輸出，CH1，CH2），RS232，電源
軟件	CommView, SFRACoMM
文檔	校準證書，用戶手冊
Newtons4th SFRA SFRA變壓器連接系統
襯套夾	2x襯套連接夾
BNC電纜卷筒	N4L 18米電纜盤（信號，CH1，CH2）
接地鋼帶	2個5米接地鋼帶
接地夾子	2x
備用接地鋼帶	2x 500mm
USB Stick	2 GB
接口
RS232	波特率為19200，RTS / CTS流量控制
USB	USB Port
LAN	10/100 Base-T以太網自適應RJ45
